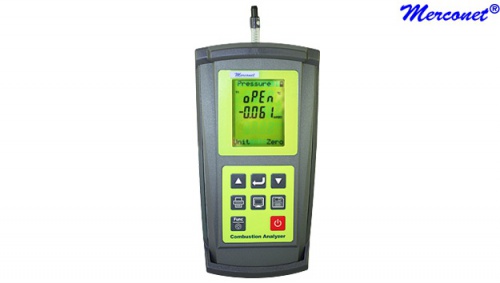

AIH6 CO2 CO O2 Rookgasanalyser losse sensoren



The add to cart button will appear once you select the values above
Detail

Wat levert deze AIH6 op:
Lage onderhouds kosten door vervangbare sensoren. Een betrouwbaar instrument gebaseerd op zijn voorgangers. Aantoonbare besparing voor Uw klanten door de optimale verbranding efficiëntie wat Uw klanten brandstofkosten bespaart.
Algemeen:
De AIH6 wordt zeer compleet geleverd en bevat:
O2
Aan de hand van de gemeten waarden wordt de hoeveelheid zuurstof berekend.
CO2
Berekend wordt de hoeveelheid koolstofdioxide aan de hand van de gemeten waarden.
Digitale manometer
Zowel negatieve als positieve druk wordt gemeten.
Verschildrukmeter
Het berekenen van verschildruk is mogelijk door de positieve en negatieve drukingang. Deze meter is nauwkeurig, hierdoor kan de gebruiker een CV installatie van NefitTM installeren en afregelen.
Temperatuur meter
De temperatuur wordt weergegeven in °C of °F. Door de twee ingebouwde meters wordt de temperatuur op twee verschillende plaatsen gemeten. De meetprobe heeft een ingebouwde temperatuursensor zodat de temperatuur direct in de luchtstroom wordt gemeten. Meegeleverd wordt een zeer kleine tweede meet sensor welke handig te plaatsen is in moeilijk te bereiken posities, hierdoor wordt de verschiltemperatuur gemeten. Vele andere type sensoren zijn leverbaar.
CO-analyser
De koolstofmonoxide uitstoot wordt vastgesteld door een sensor in de pompkamer. Door het meten wordt er gecontroleerd of de CO uitstoot voldoet aan de door het NENTM gedefinieerde waarde.
Verbrandingsrendement
Aan de hand van de gemeten waarden wordt het verbrandingsrendement bepaald.
IP10 Infrarood printer
Met deze optionele printer kan er direct een certificatierapport worden opgemaakt en uitgeprint. Door de complete levering is de AIH6 direct inzetbaar. De meetresultaten worden op een LCD-scherm met backlight weergegeven. Door de automatische uitschakelfunctie heeft de batterij een langere levensduur.
Standaarden
Deze uitgebreide verbrandingsanalysator meet de volgende standaarden: EN50379, BS7927, BS7967, NEN-1078, NEN-3028, NEN-2753, NEN- 6062, NEN-9001, NEN-14000, NEN-EN 50379:2004 deel 2, SCIOSTM , KOMOTM.

Voor
Bestemd:
Een selectie van de toepassingsgebieden van de analyser:
- Installatie
- Onderhoud
- Afregelen
- Controle
- Kosten besparing
- Rapportage Inzetbaar:
Deze verbranding analyser is ideaal bij het maken van een kwaliteitrapportage van de installatie en of de installatie voldoet aan de specificaties van de fabrikant of aan de inspectie normen. Met de AIH6 kan er worden aangetoond dat onderhoud aan of vervanging van een installatie nodig is.

Kenmerk
  • Sensoren vervangbaar
  • De AIH6 acht in één:
    - Verbrandingsanalyser
    - O2-analyser
    - CO2
    - CO-analyser
    - Digitale manometer
    - Verschildrukmeter
    - Temperatuurmeter
    - Certificatietester
  • Meet:
    - Zuurstof (O)
    - Koolstofmonoxide (CO)
  • Berekend:
    - Koolstofdioxide (CO2)
    - Verhouding (ratio) Koolstofdioxide (CO2) / Koolstofmonoxide (CO)
    - Verbranding efficiency in percentag

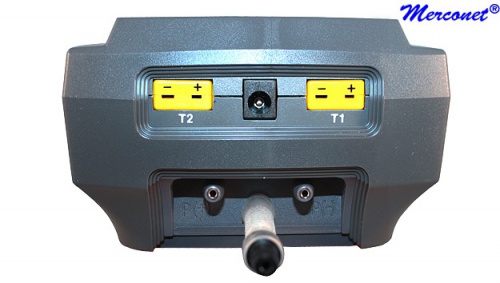

  • Twee K-koppel ingangen
  • Twee druk ingangen
    - Positieve ingang
    - Negatieve ingang
  • Magneet
  • InLine water filter
  • Extern ingangs filter
  • CO opbouw test
  • Druk test met tijd
  • Serie nummer op printer (optie)
  • Volgende calibratie datum due (optie)
  • Infrarood printerpoort
  • Backlight functie
  • Automatische uitschakelfunctie
Info
Gassen
O2 (Dizuurstof) (Zuurstof gas), is een ongevaarlijk kleurloos en reukloos gas. Dizuurstof is noodzakelijk voor alle verbranding.
CO (Koolstofmonoxide) (Koolmonoxide), is een verbinding van koolstof en zuurstof. Het ontstaat door onvolledige verbranding van koolstof bij fossiele brandstoffen of andere brandbare stoffen welke koolstofverbindingen bevatten. Koolmonoxide is gevaarlijk omdat het kleurloos en reukloos is en lichter dan lucht. Dit gas is gevaarlijk voor de gezondheid. Vaak is de oorzaak een verstopt ventilatiekanaal.

Tabel berekende waardes

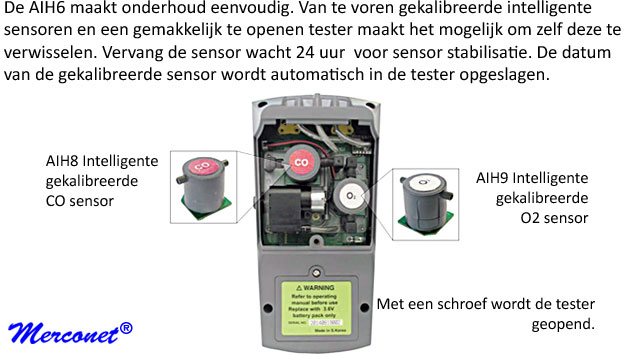

Voorbeeld Sensoren
Bestel een nieuwe gekalibreerde sensor waarin de kalibratie datum is opgeslagen. Open de achterkant van de meter met een schroef, verwijder de klep en haal de defecte sensor eruit. Wacht 24 uur en het apparaat is weer klaar voor gebruik. De kalibratie datum is in de sensor geprogrammeerd en wordt in het systeem opgeslagen.

In de praktijk blijken de kosten van reparatie en dure vaste service contracten hoog. Nu de nieuwe generatie sensoren een langere levensduur hebben is de volgende stap in het verminderen van deze kosten de vooraf gekalibreerde sensor welke zelf vervangen worden. De toch al scherp geprijsde AIH6 Is met deze lage onderhoudskosten een prijsbreker op de markt.



Rookgasanalyser Standaarden H2 20% Waterstof toevoeging
Het toevoegen van tot 20% waterstof aan aardgas heeft GEEN invloed op de Merconet Rookgas testers die allen zijn goedgekeurd volgens EN50379.
Merconet de leverancier van Rookgas testers met behulp van zuurstof- en koolmonoxidesensoren om rookgasemissies te meten welke zijn goedgekeurd volgens EN50379, was zeer geïnteresseerd in het onafhankelijke onderzoek en de conclusies over de vraag of onze testers gewijzigd of bijgewerkt dienen te worden voor de nieuwe H2 eis van 20% waterstof in aardgas om het milieu koolstofarmer te maken.
Onderzoek aan de Keele University heeft bevestigd dat ALLE Merconet testers die zijn goedgekeurd volgens EN50379 NIET worden beïnvloed door dit plan, wat betekent dat de huidige testers zonder enige verandering of kosten voldoen aan de H2 eis.
Zie het technisch bulletin TB157 van Gas Safe Register voor inzage hoe deze tests werden uitgevoerd, inclusief de gedetailleerde conclusies.


Technical Bulletin 157

Controle van CO, CO2 en verbrandingsverhouding met behulp van een elektronische verbrandingsgasanalysator (ECGA) bij het uitvoeren van werkzaamheden aan een aardgastoestel dat wordt gevoed met aardgas dat tot 20 vol % waterstof bevat.
Dit biedt richtlijnen over de effecten voor de introductie van de H2 eis een waterstofmengsel tot 20 vol % in aardgas op CO-, CO2- en verbrandingsverhoudingscontroles.
Achtergrond
Na onderzoek uitgevoerd door het HyDeploy-project(1) aan de Keele University, heeft de Heating and Hotwater Industry Council (HHIC), in samenwerking met ketelfabrikanten, gasdetectiefabrikanten en Progressieve Energy, generieke richtlijnen ontwikkelt voor de rookgasanalyse-effecten van de introductie van een bijmenging van waterstof tot 20 vol % in de aardgasvoorziening.
Invoering
Het onderzoek werd uitgevoerd aan de Keele University als onderdeel van het HyDeploy-project. Vier paar huishoudelijke ketels werden geïnstalleerd en continu bediend: een set van de vier werd geleverd met aardgas en de andere set werd geleverd met aardgas gemengd met waterstof tot 20 vol %. De vier paren werden geleverd door vier verschillende fabrikanten.
Gebruikmakend van zowel een direct afleesbare CO2-ECGA als een berekend CO2 (indirect afleesbaar) ECGA, elk in overeenstemming met BS 7967(2), werden de verbrandingsparameters gemeten voor alle acht ketels, samen met de gassamenstelling die aan de ketels werd geleverd op het moment van de afmeting. De fout van elk instrument, aangezien ze betrekking hebben op CO- en CO2-metingen, was +/- 10 ppm en +/- 0,3%.
Analyse
De meetresultaten van zowel de met aardgas aangevoerde als met waterstof gevoede ketels zijn vervolgens vergeleken met het Wobbe-nummer van het gas dat op het moment van de meting aan de ketels werd toegevoerd.
Het Wobbe-nummer is de uitwisselbaarheidsparameter van gaskwaliteit en wordt gebruikt om de limieten van gaskwaliteit in te stellen die binnen Britse gasnetwerken kunnen worden getransporteerd.
Het GB Wobbe-bereik wordt gedefinieerd door de Gas Safety (Management) Regulations (GSMR) van 1996 (3): op het moment van schrijven van dit technisch bulletin is het bereik 47,2–51,41 MJ/m3 onder normale omstandigheden.
Om de analyse te vergemakkelijken, is een verbrandingsmodel ontwikkeld om het verwachte bereik van rookgasanalyseresultaten te voorspellen op basis van het GSMR Wobbe-bereik, om vergelijking mogelijk te maken met de resultaten die zijn verkregen met zowel de met aardgas geleverde als met waterstof geleverde ketels.
Resultaten
Uit de resultaten van de analyse bleek dat zowel de CO- als de CO2-concentratie afnemen naarmate waterstof wordt bijgemengd in de aardgasvoorziening. Als waterstof wordt bijgemengd in de aardgasvoorziening, neemt de Wobbe van het gas af.
De mate van reductie gemeten in zowel CO- als CO2-concentratie was in lijn met de verwachte verandering als gevolg van een verandering in Wobbe-getal (d.w.z. twee natuurlijke gassen van gelijke Wobbe, één met een waterstofmengsel en de andere die geen waterstof bevat, bleken equivalente CO- en CO2-concentraties).
Deze resultaten sluiten aan bij eerder onderzoek naar de relatie tussen rookgasresultaten en aardgaskwaliteit(4).
Meetresultaten:
Figuur 1a (links) – vergelijking CO2 met Wobbe nummer
Figuur 1b (rechts) – vergelijking CO met Wobbe nummer


Conclusies
Uit de resultaten van het onderzoek blijkt dat waterstofbijmenging weliswaar effect heeft op de resultaten van rookgasanalyse, maar dat het gemeten effect niet het gevolg is van de introductie van waterstof maar het effect dat waterstof heeft op het Wobbe-getal van het gas.
Zolang het Wobbe-assortiment van waterstofgemengd aardgas binnen de GSMR-limieten voor aardgas blijft, zal er daarom GEEN verandering zijn in het bereik van rookgasanalyseresultaten die van apparaten worden verwacht.
Dit bleek het geval te zijn voor zowel directe CO2-ECGAs als berekende CO2-ECGAs.
Daarom mogen de criteria voor verbrandingscontroles of kalibratie van analysatoren niet worden gewijzigd om veilige en nauwkeurige verbrandingscontroles mogelijk te maken op een apparaat dat wordt gevoed met een mengsel van aardgas dat tot 20 vol % waterstof bevat (bijvoorbeeld er is geen wijziging in TB 143(5) vereist om rekening te houden met de mogelijke aanwezigheid van een waterstofmengsel tot 20 vol %).
De resultaten van het onderzoek zijn peer-reviewen door HSE, alle vier de ketelfabrikanten die ketels leverden voor het onderzoek en de twee gasdetectiefabrikanten welke instrumenten werden gebruikt om de metingen te doen.
Opmerking 1: Voor details van de huidige gasveiligheidswetgeving, bouwwetgeving en industrienormen voor de geografische gebieden die onder het Gas Safe Register vallen, zie de Legislatieve, Normatieve & Informatieve Document List (LNIDL)(6).
Opmerking 2: Voor algemene informatie over het proces achter de ontwikkeling van Gas Safe Register Technical Bulletins en de verwachtingen voor alle belanghebbenden, zie TB 1000(7).

Specificatie
Specificaties verbrandingsanalyser
Detectie: Aanwezigheid van alle brandbare gassen
  Aardgas
  LPG
  Stookolie
  Lichte stookolie
  Dieselolie
  Gasolie
  Nafta
  Benzine
  Kerosine
  Petroleum
  Steenkolen
  Antraciet
  Cokes
  Butaan
  Hout
  Bagasse
  Houtpellets

Sensoren
1x Sensor O2 Oxygen: Elektrochemische vervangbare smart
1x Sensor CO Carbon Monoxide: Elektrochemische vervangbare smart

Bereik verbrandingsefficiëntie: 0 tot 100%
Resolutie verbrandingsefficiëntie: 0,1%

O2
Bereik O2 Oxygen: 0 tot 25%
Resolutie O2 Oxygen: 0,1%
Nauwkeurigheid O2 Oxygen: +/- 0,3%
CO
Bereik CO Carbon Monoxide: 0 tot 10.000 ppm
Resolutie CO Carbon Monoxide: 1ppm
Nauwkeurigheid CO Carbon Monoxide: <20 ppm: +/- 3 ppm
  >100 ppm: 5%
CO2
Bereik CO2 Carbon Monoxide: 0 tot 25%
Resolutie CO2 Carbon Monoxide: 0,1%
Nauwkeurigheid CO2: Berekend
CO/CO2 ratio
Bereik CO/CO2 ratio: 0 tot 0,999
Resolutie CO/CO2 ratio: 0,001
Nauwkeurigheid CO/CO2 ratio: Berekend

Gros Netto Efficiëntie
Bereik: 0 tot 100%; resolutie: 0,1%

Temperatuurmeter
Temperatuurweergave: °C of °F
Resolutie: 1°C of °F
Temperatuurbereik: -40°C tot 800°C
Nauwkeurigheid K-ingang: +/- 0,3%, +/- 1°C

Digitale manometer
Weergave druk: mbar, kPa en inH2O
Bereik millibar: -150 mbar tot +150 mbar
Bereik kiloPascal: -15 kPa tot +15 kPa
Resolutie: 0,01mBar
Nauwkeurigheid: +/-0/5% fsd

Probe
Constructie: Handgreep met RVS buis
Slang lengte: 2.500 mm
Maximale insteek lengte: 200 mm
Thermokoppel: K-type
Thermokoppel nauwkeurigheid: +/- 0,3%, +/- 1˚C
Maximale temperatuur: 800°C

Algemene specificaties
Geheugen: 100 metingen
Tijd en datum: 24 uur Real Time Klok
Beeldscherm: LCD met schermverlichting
Gebruik temperatuur: -10ºC tot 50ºC (14°F tot +122°F)
Voeding: Ni-MH accu
Gebruiksduur accu: Meer dan 6 uur
Voltage lader: 230V
  50 Hz AC
Afmeting: L: 200 mm, B: 90 mm, H: 60 mm
Gewicht: 500 gram
Standaarden (zie ook tab INFO): H2 (20% waterstof in aardgas)
  EN50379-1 (<100kw https://www.scios.nl/Scopes)
  EN50379-3
  BS7967
Goedkeuring: CE, RoHS en WEEE

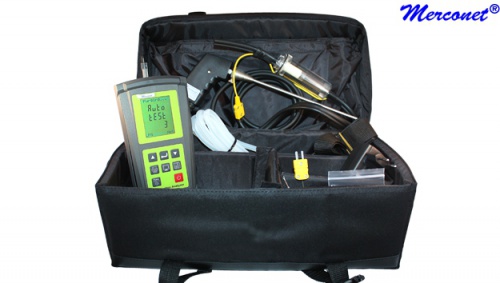

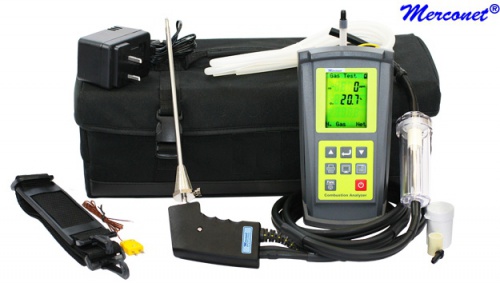

Content

AIH6 CO2 CO O2 Rookgasanalyser® vervangbare sensoren (main unit)
AFC0 Spigot
AID1 Watertrap compleet
ANT8 Watertrap filter 1 stuk
BF80 Rubberen behuizing
BF81 Netvoedingsadapter
BF82 Draagtas
BF83 Rookgas probe en watertrap
IF12 Pomp protectie filter 5 stuks
KH11 K-koppel hittebesten snoer -40/510
GB10 Gebruiksaanwijzing

Optie

Sensors:
KB21 K-koppel met pen -50/250
KF13 K-koppel FDA goedgekeurd snoer -40/510
KK02 K-koppel met pen voor HS02 -40/850
KH11 K-koppel hittebestendig snoer -40/510
KH12 K-koppel ovenklem/hittebesten snoer -40/510
KK11 K-koppel geribbeld recht -50/250
KK12 K-koppel geribbeld haaks -50/250
KK18 K-koppel -50/250
KK19 K-koppel
KK20 K-koppel
KK21 K-koppel
KK45 K-koppel 45C -50/250
KL14 K-koppel lucht -40/510
KL16 K-koppel lucht 20 cm voor HS02 -40/260
KV11 K-koppel met pen -50/250
KV14 K-koppel met pen 40/850
KV15 K-koppel
KV16 K-koppel
KV17 K-koppel
KV21 K-koppel -100/250
VK14 Verstevigde K-koppel haaks -50/650
VK13 Verstevigde K-koppel recht -50/650
VK15 Verstevigde K-koppel lang voor HS02 -40/510
VK16 Verstevigde K-koppel lang met snoer -40/510
VK17 Verstevigde K-koppel lucht -40/260
VK18 K-koppel -40/260

Calibratie rapport:

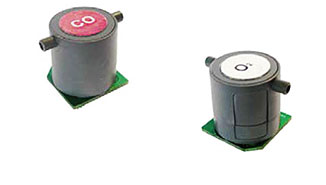

AIH8 Intelligente gekalibreerde CO sensor
AIH9 Intelligente gekalibreerde O2 sensor
CR01 Calibratie inc Certificatie rapport

Accessoires:
ABW1 Magneet met Ophanghaak
ABW9 Opnemer voor kooktoestellen
AID1 Watertrap compleet
AIP8 Hydrofoob disk filter
AJP7 Hydrofoob 2x & Watertrap filter 10x
ANM8 Rookgas probe haaks met in-line filter
IP10 Infrarood printer
BF79 Papierrollen IP10
BF80 Rubberen behuizing
BF81 Netvoedingsadapter
BF82 Draagtas
BF83 Rookgas probe en watertrap
BF84 Oliefilter verbrandingsanalyser
BF85 Oplaadbare batterij
BF86 Rook testpomp
HS02 Handvat sensors
IF12 Pomp protectie filter 5 stuks
KO15 Instrumentkoffer medium (157 mm)
LF12 Watertrap Filters 10x
