AIJ4 Gebouwkabelzoeker



Bestel
Detail

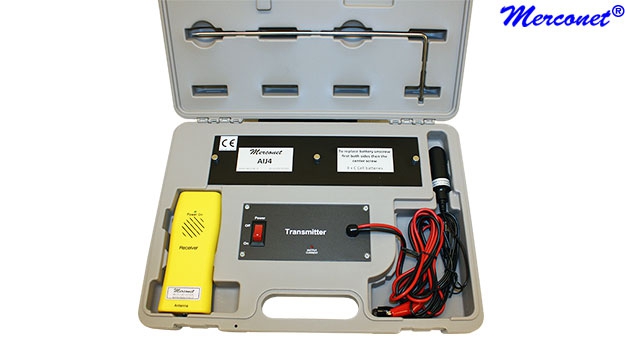

De AIJ4 Gebouwkabelzoeker wordt gebruikt voor het volgen van kabels en kunststofbuizen in muren, vloeren en achter systeemplafonds. Het signaal gaat door een beton- of stenen muur. De generator wordt aangesloten aan het begin van de bekabeling. Met het opneemelement wordt de kabelloop gevonden en in kaart gebracht. Grondkabels kunnen gevolgd worden tot 50 cm diep bij  gebouw uitvoer, bewaking of tuinverlichting. De diepte van een kabel kan worden bepaald. De AIJ4 is inzetbaar voor elke kabel of buis met een geleider waar het signaal op gemoduleerd kan worden. De complete set bestaat uit een koffer met generator, ontvanger, opneemelement, aard pen en gebruiksaanwijzing.
Bestemd:
- Bedrijven
- Beveiliging techniek
- Defensie
- Energie
- Industrie
- Installateur
- Netwerken
- Technische dienst
- Telecom
- Verwarming
- Tekening gebouwbekabeling
- Utiliteit
Inzetbaar:
- Data centers
- Communicatie apparatuur
- Airconditioning
- Camera's
- Energie kabels
- Coax kabels
- Netwerk bekabeling
- Beveiliging bedrading
- Kunststof buizen
Wat levert dit product:
- Snel resultaat
- Eenvoudig in bediening
- Kosten besparing
- Tijd besparing

Kenmerk
  • In muren
  • In vloeren
  • Achter systeemplafonds
  • Nul zone detector
  • Diepte bepaling
  • Ondergronds (50 cm)
  • 300 Meter
  • 1 meter diep
  • 33khz drager
  • 1kHz modulatie
Info
Onder spanning meten:
Voor meten aan kabels en aders is de regel dat deze spanningsvrij gemaakt moeten worden met de GT30 is dit niet nodig voordeel is dat tevens de lengte van de kabel wordt gemeten wat direct inzicht geeft waar hij eindigt. Onder spanning kabelloop zoeken:
In het geval dat er onder spanning de kabelloop gezocht moet worden vergt dit inzicht van de gebruiker. Er zijn twee mogelijkheden. De AIJ4 welke aangesloten kan worden aan Aarde en aan NUL bij een aansluiting met maximaal 240 Volt. Dit betekend dat er eerst een meting met de GT30 gedaan wordt waaar de NUL is. Dan is er de mogelijkheid van de AAT4 welke beschikt over een modulatie tang en hierdoor niet beperkt is door spanning op de kabel. Aandachtspunt van de AIJ4 en in meerdere mate de AAT4 is dat deze door hun hogere frequenties overspreken op andere leidingen. Dit doordat deze aangesloten zijn aan een gezamenlijke Aarde, zich bevinden in metalen stalen kabelgoten waar het signaal op wordt gemoduleerd en capacitieve koppeling wat naarmate de lengte langer is meer optreedt. Hierdoor gaat het signaal overspreken op andere kabels en/of de gehele kabelgoot en kan er niet meer selectief een kabel gevonden worden. Dan is de enige mogelijk]heid om het geheel spanninningsvrij te maken en met de 9001 te gaan zoeken naar de kabelloop.

SSTDR Meet tips (Klik hier)

Specificatie
Frequentie: 33 kHz
Drager: 33 kHz
Modulatie: 1 kHz
Vermogen: 100 mw @ 1K Ohms
Maximale kabellengte droge zandgrond: 300 meters (1.000 feet)
Maximale kabeldiepte droge zandgrond: 1 meter (4 feet) deep
Voeding Generator: 8 stuks "C" batterijen
Voeding Ontvanger: 1 stuk 9-volt batterij
Koffer afmetingen: Lengte: 38cm
  Breedte: 30cm
  Hoogte: 9cm
Ontvanger afmetingen: Lengte: 15cm
  Breedte: 6cm
  Hoogte: 2,5cm
Antenne draad lengte: 180 cm
Generator draad lengte: 150 cm
Gewicht: 1800 grams (4 lbs.) (complete set)
Goedkeuring: CE, RoHS en WEEE

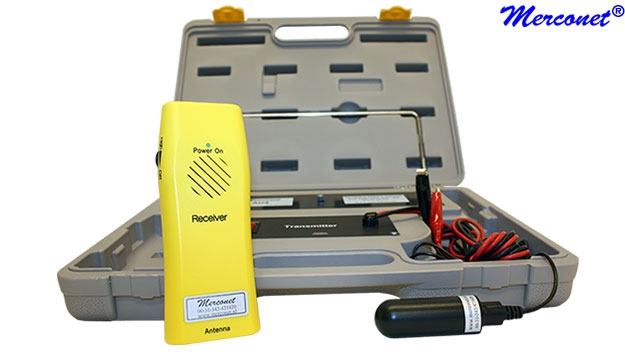

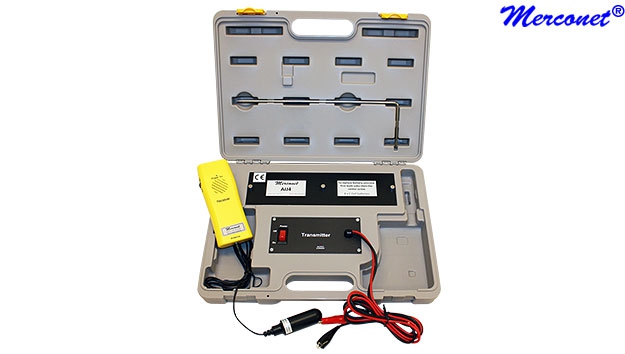

Content

AIJ4 Gebouwkabelzoeker

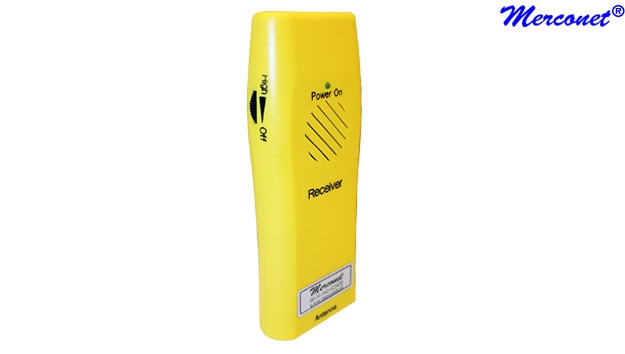

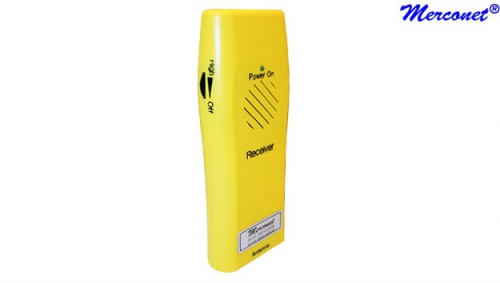

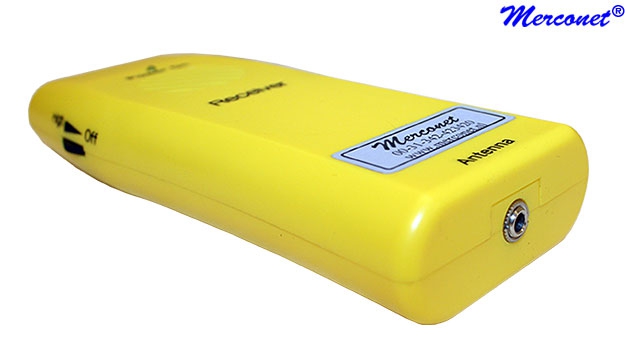

AIQ9 Ontvanger

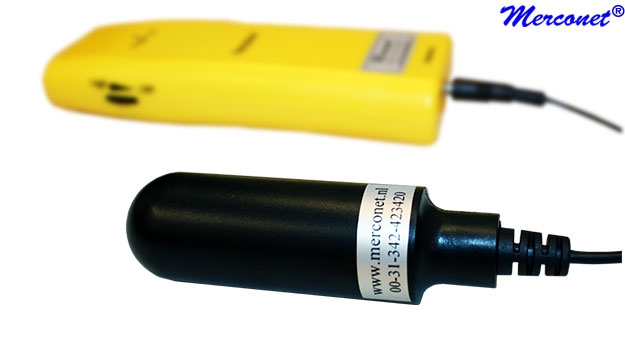

AIT0 Antenne

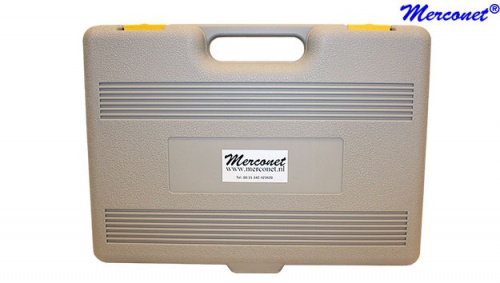

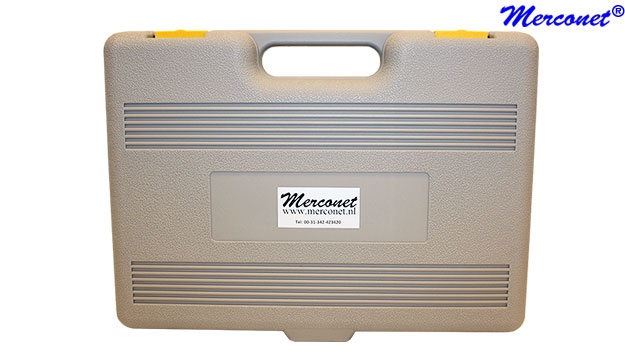

AIT1 Koffer met Generator
AIT2 Aard pen
Nederlandstalige gebruiksaanwijzing

Optie

AIS8 Certificatie calibratie AIJ4
CU03 Cursus koper infrastructuur 2 dagen

Prijs
423,50 € (350,00 € excl VAT) each

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
