BP65 Prototype bord pro



Detail

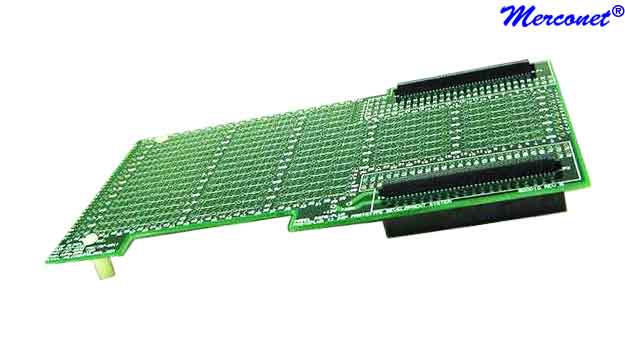

Het BP65 Prototype bord pro is ontwikkeld voor verscheidene Texas Instruments DSP ontwikkelsystemen. De BP65 is voor het TMS320 dochter kaarten platform. Op het bord zijn twee geheugen modules aanwezig. Het bord wordt aangesloten op de twee uitbreidingssloten welke aanwezig zijn op de Texas Instruments DSP ontwikkelsystemen. Hiermee zijn alle 160 aansluitpennen bereikbaar. Het bord kan uitgebreid worden met een grote variatie aan pluggen. Op de print is een duidelijke tekst aangebracht met de pennummers en spanningen, aarde, +5 Volt en +3,3 Volt. De BP65 is door het filter en de ontkoppelcondensatoren geschikt voor het ontwikkelen van hoge snelheidsschakelingen. Een speciale versie is leverbaar voor de TI 24X deze uitvoering heeft een extra kabelset.

Kenmerk
  • Bord 6 lagen
  • TMS320 dochter kaarten platform
  • Uitbreidbaar met een grote variatie aan pluggen, zie hiervoor de specificaties
  • Stapelbaar
  • Ook leverbaar:
    - BP60 Prototype bord pro
Specificatie
Compatibel met: TMS320C5402 DSK
  TMS320C5409 DSK
  TMS320C5416 DSK
  TMS320C6211 DSK
  TMS320C6711 DSK
  TMS320C6416 TEB
  TMS320C6201McEVM
  TMS320C54V90 EVM
  TMS320C54CST EVM
  TMS320VC5406 EVM
  TMS320VC5409 EVM
  TMS320C6201 EVM
  TMS320C6202 EVM
  TMS320C6701 EVM
Opties: DB10 Verlengadapter JTAG
  DB20 Verlengadapter JTAG XL
  AC05 SUB-D 9 pin m recht
  AC10 SUB-D 9 pin m haaks
  AC15 SUB-D 9 pin f recht
  AC20 SUB-D 9 pin f haaks
  AC25 SUB-D 15 pin m recht
  AC35 SUB-D 15 pin f recht
  AC30 SUB-D 15 pin m haaks
  AC35 SUB-D 15 pin f recht
  AC40 SUB-D 15 pin f haaks
  AC45 SUB-D 25 pin m recht
  AC50 SUB-D 25 pin m haaks
  AC55 SUB-D 25 pin f recht
  AC60 SUB-D 25 pin f haaks
  AC65 BNC f
  AC70 RJ11 f
  AC75 RJ45 f
  AC80 Dubbele 6.3 mm jack m
  AC85 Enkele 2.5 mm jack m
  AC90 5 Pin DIN
  BP70 80 Pin Samtec breakout paneel
  AC95 Telecom sample 9 delige adapter
Goedkeuring: CE, RoHS en WEEE
Content
- BP65 Prototype bord pro stabelbaar
- GB10 Gebruiksaanwijzing
Optie
- AC05 SUB-D 9 pin m rechta
- AC10 SUB-D 9 pin m haaks
- AC15 SUB-D 9 pin f recht
- AC20 SUB-D 9 pin f haaks
- AC25 SUB-D 15 pin m recht
- AC30 SUB-D 15 pin m haaks
- AC35 SUB-D 15 pin f recht
- AC40 SUB-D 15 pin f haaks
- AC45 SUB-D 25 pin m recht
- AC50 SUB-D 25 pin m haaks
- AC55 SUB-D 25 pin f recht
- AC60 SUB-D 25 pin f haaks
- AC65 BNC f
- AC70 RJ11 f
- AC75 RJ45 f
- AC80 Dubbele 6.3 mm jack m
- AC85 Enkele 2.5 mm jack m
- AC90 5 Pin DIN
- AC95 Telecom sample 9 delige adapter
- BP70 80 Pin Samtec breakout paneel
- DB10 Verlengadapter JTAG
- DB20 Verlengadapter JTAG XL
Prijs
Prijs op aanvraag

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
