TB85 Gereedsch&Cert LED/ACC9/OZ58/ADQ8/OO01



Bestel
Detail

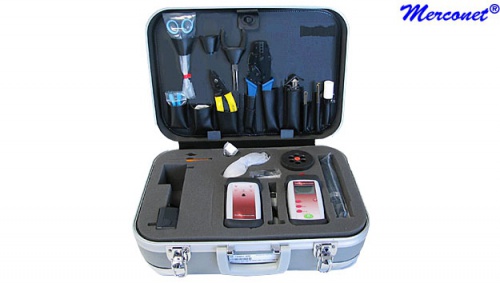

Deze gereedschap&Certificatie set bevat alles wat nodig is voor installateurs en technici van fiber optische kabels. Deze set bevat gereedschappen voor het monteren en polijsten van SC, ST en FC connectoren, een glasvezel oven, een microscoop voor het inspecteren van de connectoren, een optische meter met intern geheugen voor 500 metingen, een optische zender en software voor documentatie. Deze testset bevat de volgende producten:
ACC9
De zender kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De ACC9 is geschikt voor multimode toepassingen tot 5 km bij 1300 nm. Dit apparaat is eenvoudig te bedienen met alleen een golflengte/uit-schakelaar, wat de golflengte selecteert of de zender uitschakelt.
De zender is geschikt voor het uitvoeren van insertion loss metingen van fiber optic verbindingen wanneer deze wordt gebruikt in combinatie met een ontvanger. Bij het testen van verbindingen in de grond of in gebouwen is de zender het perfecte gereedschap, naast de ontvanger die daarbij ook wordt gebruikt. De uitgang is gestabiliseerd waardoor nauwkeurige testresultaten worden verkregen volgens de TIA/EIA standaarden. Het vermogen van de golflengten is individueel instelbaar met een stelschroef voor een variabele verzwakking of om het vermogen te verminderen. Hierdoor gaat de batterij langer mee als een hoog optisch vermogen niet noodzakelijk is voor de test of kan het vermogen juist verhoogd worden bij lange aansluitingen. De zender wordt geleverd in een stevige rubberen behuizing.
OZ58
De zender kan gebruikt worden bij single-mode fiber optische kabels in de grond. De connector kan aan ieder netwerk worden aangepast door het gebruik van verloopkabels of verloopadapters. Dit apparaat is eenvoudig te bedienen met een golflengte/uit-schakelaar, wat de golflengte selecteert of de zender uitschakelt. Er is ook een schakelaar waarmee CW of 2 kHz voor de golflengte wordt geselecteerd.
De zender is geschikt voor het uitvoeren van insertion loss metingen van fiber optic verbindingen wanneer deze wordt gebruikt in combinatie met een ontvanger. Bij het testen van verbindingen in de grond of in gebouwen is de zender het perfecte gereedschap, naast de ontvanger die daarbij ook wordt gebruikt. De uitgang is gestabiliseerd waardoor nauwkeurige testresultaten worden verkregen volgens de TIA/EIA standaarden. Het vermogen van de golflengten is individueel instelbaar met een stelschroef voor een variabele verzwakking of om het vermogen te verminderen. Hierdoor gaat de batterij langer mee als een hoog optisch vermogen niet noodzakelijk is voor de test of kan het vermogen juist verhoogd worden bij lange aansluitingen. De zender wordt geleverd in een stevige rubberen behuizing.
ADQ8
De ontvanger kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De ontvanger is geschikt voor multimode en single-mode toepassingen, afhankelijk van de zender die wordt gebruikt. De ontvanger heeft een instelbare resolutie van 0,1 of 0,01 dB, een intern geheugen voor 500 metingen met datum en tijd, een seriële poort en een USB poort voor communicatie met de PC. Met de bijgeleverde PC software worden de resultaten op een eenvoudige manier uitgelezen en opgeslagen in de PC. De resultaten kunnen worden afgedrukt of kunnen worden opgeslagen in een spreadsheet. Hierdoor kan de ontvanger worden gebruikt voor het uitvoeren van certificatie metingen. De ontvanger meet optisch vermogen, verlies (attenuation) en optisch return loss. De ontvanger is gecalibreerd voor golflengten van industrie standaarden (NIST traceerbaar). De nul referentie functie is ideaal voor het testen van optische fiber kabels in dB, de referentiewaarde wordt opgeslagen in de ontvanger. Een universele 2,5 mm adapter met schroefdraad wordt meegeleverd, andere adapters zijn optioneel leverbaar. Dankzij de achtergrondverlichting zijn de meetwaarden altijd goed zichtbaar. De ontvanger wordt geleverd in een stevige rubberen behuizing.
OO01
De OO01 is een compacte glasvezel oven waarmee 6 epoxy/polish connectoren tegelijkertijd in een paar minuten worden uitgehard. Deze oven is het ideale gereedschap voor snelle, betrouwbare en rendabele montage van connectoren, met een rendement van meer dan 90%. De gemiddelde tijd is 5 tot 10 minuten en de temperatuur is 90°C. De oven is geschikt voor ST, FC en SC connectoren die met de hand worden gemonteerd. De oven is sterk en heeft een rubberen behuizing voor gebruik in het veld. De OO01 wordt met een netvoedingsadapter op 230 Volt aangesloten.

Kenmerk
  • Compleet gereedschap assortiment voor FC, SC en ST connectors
  • Glasvezel oven
  • Microscoop
  • Optische meter met intern geheugen voor 500 metingen
  • Optische zender
  • Software voor documentatie
Specificatie
ACC9 Specificaties
Toepassingen: Gebouwbekabeling en multimode
Connector: FC
Gecalibreerde golflengte (λ): 850 nm en 1300 nm
Center peek golflengte: +/- 30 nm
Uitgang: LED
Gemoduleerde frequenties: CW (Continuous Wave)
Stabiliteit, 1 uur: Minder dan 0,05 dB
Vermogen: >-17 dBm, individueel instelbaar met stelschroef
Bediening: Schuifschakelaars
Batterij indicator: Ja
Stevige rubberen behuizing: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Voeding: 1 stuk 9V batterij of AC netvoedingsadapter
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 180 gram

OZ58 Specificaties
Toepassingen: Kabels in de grond en single-mode
Connector: FC
Gecalibreerde golflengte (λ): 1310 nm en 1550 nm
Center peek golflengte: +/- 5 nm
Uitgang: Laser
Gemoduleerde frequenties: 2 kHz/CW (Continuous Wave)
Stabiliteit, 1 uur: Minder dan 0,01 dB
Vermogen: >-8 dBm, individueel instelbaar met stelschroef
Bediening: Schuifschakelaars
Batterij indicator: Ja
Stevige rubberen behuizing: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Voeding: 2 AA batterijen of AC netvoedingsadapter
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 180 gram

ADQ8 Specificaties
Toepassingen: Multimode, single-mode, gebouw- en grondbekabeling
Connectors: ST, SC, FC
Gecalibreerde golflengte (λ): 850 nm, 1300 nm, 1310 nm, 1490 nm en 1550 nm
Dynamisch bereik: +3 dBm tot -55 dBm
Detector soort: 2 mm Germanium in modulaire behuizing
Adapter opties: Zie opties lijst
Nauwkeurigheid (bij 25°C, -20,0 dBm): +/- 0,25 dB
Meeteenheden: dBm (absoluut) - dB (relatief)
Resolutie: 0,1 dB
Bediening: 5 knoppen
Knoppen: Aan/uit, achtergrondverlichting, λ, dB-dBm, nul referentie
Batterij indicator: Ja
Scherm: Grafisch LCD scherm met achtergrondverlichting
Automatische uitschakelfunctie: Ja
Stevige rubberen behuizing: Ja
Voorbeeld uitleg testen: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Voeding: 2 AA batterijen of AC netvoedingsadapter
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 230 gram

OO01 Specificaties
Soort connector type: ST, FC en SC
Aantal connectoren: 6
Temperatuur oven: 90°C
Tijd voordat 90°C wordt bereikt: 15 minuten
Temperatuur stabiliteit: +/- 5°C
Nauwkeurigheid: +/- 8°C
Gemiddelde uithard tijd: 5 tot 10 minuten
Behuizing: Rubber
Voeding: 12 Volt DC naar 230 Volt AC netvoedingsadapter 1,5 A

SW10 rapport specificaties
Aantal metingen: 500 metingen
  Gebruikersinformatie: Bedrijfsnaam
  Telefoonnummer
  Naam
  Job ID
Fiber parameters: User fiber ID
  Soort fiber
  Fiber details
  Connector soort
Weergaven meter: Model meter
  Calibratie datum
  Nummer van de aansluiting
  Resultaat
  NanoWatt
  dB/dBm
  Golflengte
  Tijd en datum
Meter fiber parameters: Fiber lengte (km)
  Aantal connectors
  Aantal splices
Fiber analyse resultaten: Golflengte
  Actuele weergave
  Toelaatbaar verlies
  Overhead marge
  Pass/fail
Goedkeuring: CE, RoHS en WEEE
Content
- ADQ8 Certificatie Ontvanger ST/SC/FC
- ACC9 LED Zender FC
- OZ58 Laser Zender FC
- OO01 Curing Oven 220V
- OA21 FC adapter
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- TT01 Instel schroevendraaier
- OB05 Alcohol schoonmaak doekjes (4x)
- SK30 Serieel kabel naar OM4x
- SK31 Serieel kabel naar USB
- OP01 Visuele Foutzoeker ST/SC/FC
- Veiligheidsbril
- Scribe tool
- Kevlar schaar
- Verstevigde kabelmantel stripper
- Glasvezel stripper
- Buffer stripper
- Draaibare kabel stripper
- Crimp tool
- Pincet
- Polijst plaat
- Polijst puck
- Polijst pad
- MO02 Microscoop
- GB10 Gebruiksaanwijzing
Optie
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- CU85 Glasvezel cursus
- KO15 Instrumentkoffer medium (157 mm)
- OA20 ST/AT&T adapter
- OA21 FC adapter
- OA22 SC adapter
- OA23 Lucent LC adapter
- OA24 FC/SC/ST adapter
- OA25 HFBR 4516 Dual Plastic adapter
- OA26 AMP Optimate adapter
- OA27 AMP Optimate DNP adapter
- OA28 AMP (J) Plastic Connector adapter
- OA29 SMA FSMA adapter
- OA30 H-P HFBR 4501 adapter
- OA31 H-P HFBR 4503/4532 adapter
- OA32 H-P HFBR 4506/4531 adapter
- OA33 Biconic LBLB adapter
- OA34 Biconic LA1A adapter
- OA35 F705-017-000 adapter
- OA36 Dia GSF-3/HMS3 adapter
- OA37 NEC D4 adapter
- OA38 Hughes Contact adapter
- OA39 Hughes Pin4569994-126 FOOOH adapter
- OA40 Sumi Mini BNC adapter
- OA41 Radial Optoball adapter
- OA42 Radial VFO 710 adapter
- OA43 S/LWL (DIN 4255) adapter
- OA44 AT&T Rotary spl adapter
- OA45 FDDI Duplex adapter
- OA46 3M Bayonet Bicon adapter
- OA47 Amphenol MFM adapter
- OA48 MTRJ Connector adapter
- OA49 38999 Female adapter
- OA50 38999 Male adapter
- OA51 TELLAB/MOLEX adapter
- OA52 IBM ESCON adapter
- OA53 Diamond E2000 adapter
- OA54 Siemens SV400 Series adapter
- OA55 Toshiba FO7Duplex POF adapter
- OA56 Toshiba TOCP155 TOSLINK POF adapter
- OA57 Panduit Opti-jack adapter
- OA58 3M Volition VF-45 adapter
- OA59 LC/MU Uni adapter
Prijs
4.942,85 € (4.085,00 € excl VAT) each

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
