Visuele Foutzoeker 15km ST/SC/FC ANM9



Bestel
Detail

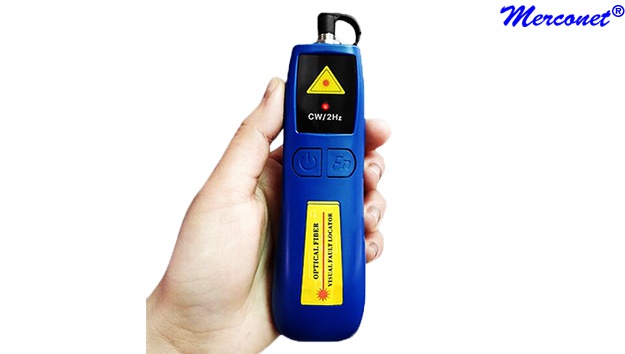

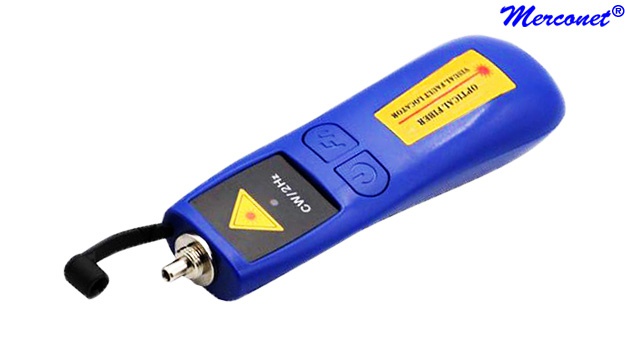

Met de ANM9 visuele foutzoeker 650 nm worden fouten in fiber optische SM SingleMode en MM MultiMode kabels, patchkabels, beschadigde of gebroken punt gevonden, zelfs in de OTDR dead zone. Doordat er een zichtbaar helder rood licht door de fiber gaat, wordt de plaats van verliezen zichtbaar. Met een continue of knipperend licht 2Hz gemoduleerd. Hiervoor wordt een krachtige laser gebruikt. Een breuk, buiging, beschadiging of een slechte connector wordt hiermee gevonden. Dit kan bij de buffer van een bare fiber maar ook door een gele of oranje kabelmantel heen, zoals bij de meeste singlemode fiber kabels wordt gebruikt. Fibers worden getraceerd tot maximaal 12 tot 15km. De ANM9 visuele foutzoeker gebruikt een laser diode in het visuele spectrum compacte behuizing. Andere toepassingen zijn het identificeren van een connector in patchpanelen en fibers tijdens het lassen, waarbij het licht ook door de stofkap te zien is. Ook kan de visuele foutzoeker worden gebruikt voor continuïteitstesten van het begin naar het einde van de fiber optische kabel. Doordat er een vaste connector voor één standaard aanwezig is wordt het licht nauwkeurig in gekoppeld.
Inzetbaar:
- Communicatie apparatuur
- Medische apparatuur
- Industriële automatisering
- Regelsystemen
- Video
- Verbindingen met IP
- Netwerken
- Inspectie
- Telecommunicatie
- Certificatie
- Controle
- Rapportage
- Systeembeheer
- Aanleggen van Fiber
Wat levert de ANM9 op:
Tijdbesparing bij aanleg en controle. Een nauwkeurig instrument met hoge specificaties tegen een concurrerende prijs.


Niet in de straal kijken en buiten bereik van kinderen houden

De maximale lengte en resultaat zijn afhankelijk van de temperatuur, demping, kleuren en coating.

Voor

Bestemd:

  • Automotive
  • Bedrijfspand
  • Data centers
  • Defensie
  • Energie
  • Installateur
  • Infrastructuur
  • Luchtvaart
  • Machine fabrikanten
  • Offshore
  • Onderhoud
  • Overheid
  • Service verleners
  • Technische dienst
  • Voedsel industrie
  • Papier en Verpakking industrie
  • Petrochemie
  • Robotica
  • Ruimtevaart

Kenmerk
  • 650 nm Klasse IIIB Laser
  • Frequentie: CW / 2Hz
  • Gevormd naar de hand. Klein, draagbaar en duurzaam
  • De universele multi-adapter connector: 2,5 mm kan worden toegepast om verbinding te maken met bijna elk adaptertype
  • Meegeleverd adapter voor Male FC to female LC
  • Hoog laser vermogen
  • Waarschuwing: Niet in de straal kijken en buiten bereik van kinderen houden
  • Continu of knipperend licht 2Hz gemoduleerd
  • Uitgangsvermogen: 20mw
  • Sterke keramische kern
  • Stabiel uitgangsvermogen
  • Indicator voor lage batterijspanning
  • Indicator CW of 2Hz-modus
Specificatie
Toepassingen: SM/MM MultiMode en SingleMode
Connector: Universeel 2,5 mm
Adapter: Male FC to female LC
Soort licht: Visueel zichtbaar
Laser type: LD (Laser Diode)
CW (Continuous wave): Continue licht
Gemoduleerde frequentie: 2Hz knipperend licht
Golflengte: 650nm ± 10nm
* Vermogen: 20mW
** Klasse: IIIB
*** Maximale afstand: 12 tot 15km
Indicatie voor lage batterijspanning: LED
Indicatie CW of 2Hz-modus: LED
**** Batterijduur CW (Continuous wave): 5 uur
**** Batterijduur 2Hz Mode (knipperend): 10 uur
Gebruikstemperatuur: -10°C tot +50°C; <90% RV
Opslagtemperatuur: -20°C tot +70°C; <90% RV
Voeding: 2 x stuks AAA droge batterijen
Afmetingen: Lengte: 120 mm
  Breedte: 33 mm
  Hoogte: 30 mm
Gewicht: Ongeveer 67,8 gram
* Vermogen gemeten op MM MultiMode fiber bij 23°C ± 3°C.
** Waarschuwing: Niet in de straal kijken en buiten bereik van kinderen houden.
*** De maximale lengte en resultaat zijn afhankelijk van de temperatuur, demping, kleuren en coating.
**** Batterijduur gebaseerd op 2 x AAA batterijen bij 23°C ± 3°C.

Goedkeuring: CE, RoHS en WEEE
Content

ANM9 Visuele Foutzoeker 15km ST/SC/FC
ANN1 Adapter Male FC naar female LC ANM9/ANN0
ANN2 Tas ANM9/ANN0
Nederlandstalige gebruiksaanwijzing

Optie

CU85 Glasvezel cursus
KO10 Instrumentkoffer (105 mm)

Prijs
151,25 € (125,00 € excl VAT) each
