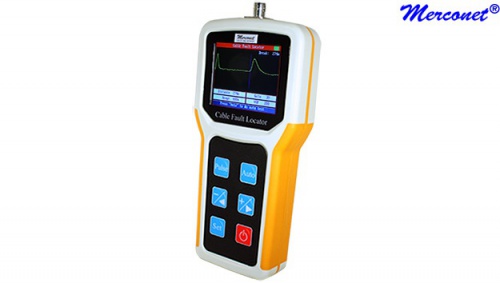

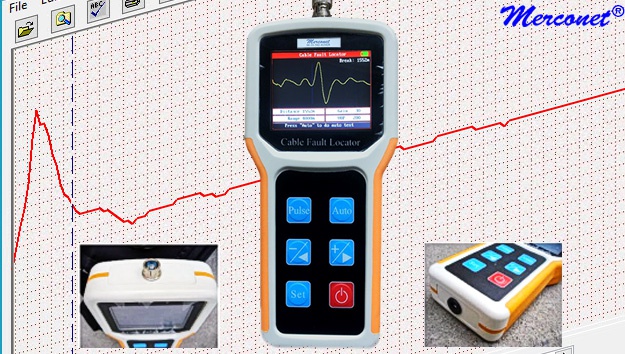

ANL5 8KM Grafische TDR met software



Bestel
Detail

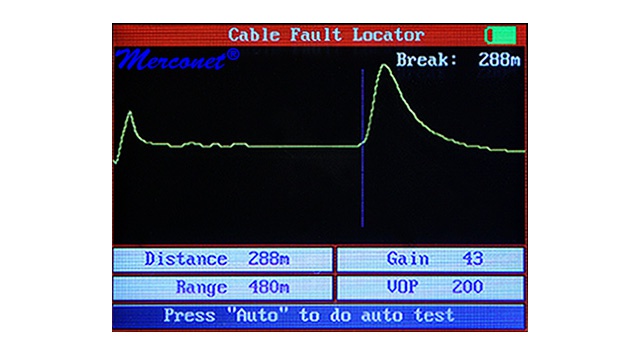

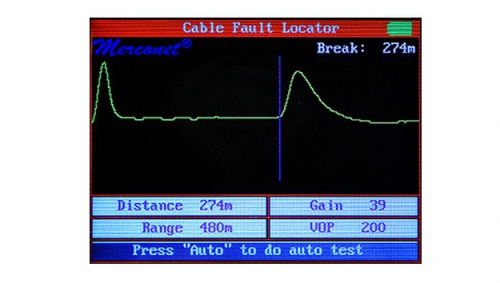

De ANL5 is een professionele 8km grafische TDR meter met certificatie software via USB. De meting kan op de PC nauwkeuriger worden geanalyseerd. Opgeslagen meet rapporten kunnen vergeleken worden voor fout analyse. Geschikt voor het meten van kabels in gebouwen, boven en ondergrondse. Meet computer-, ISDN-, energie-, coaxiale en telecom bedrading. Na het aansluiten worden automatisch de meetresultaten voor de eerste 4 KM op het verlicht grafisch LCD scherm getoond. Afstand tot een open einde, gesloten einde, aftakking, breuk of kortsluiting worden weergegeven. Dit met een numerieke weergave.
Bestemd:
- Infra
- Bedrijven
- Industrie
- Telefonie
- Netwerk
- Video
- Verlichting
- Reparatie
- Installatie
- Onderhoud
- Kosten besparing
Inzetbaar:
- Defecten in grondkabels
- Gescheurde isolaties
- Beschadigde mantels
- Lek naar aarde
- Aardlekschakelaar
- Lokaliseren zonder graven
- Telecom kabels
- Energie kabels
- Signaal kabels
- PVC buizen
- Fiber met detectie draad
- Bodempomp
- Straat verlichting

Kenmerk

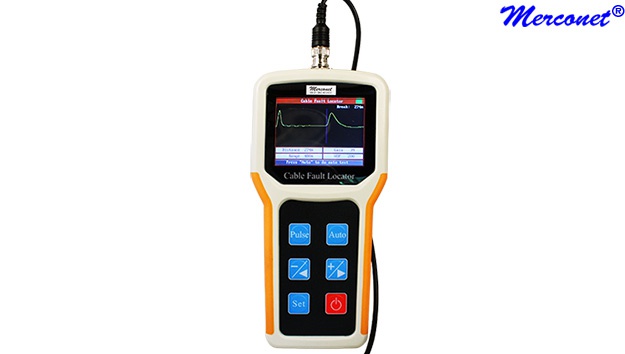

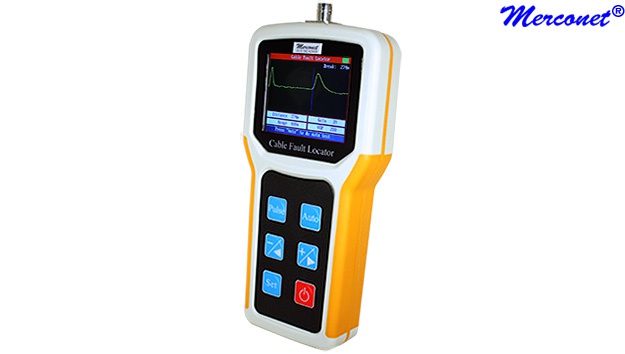

  • Handheld

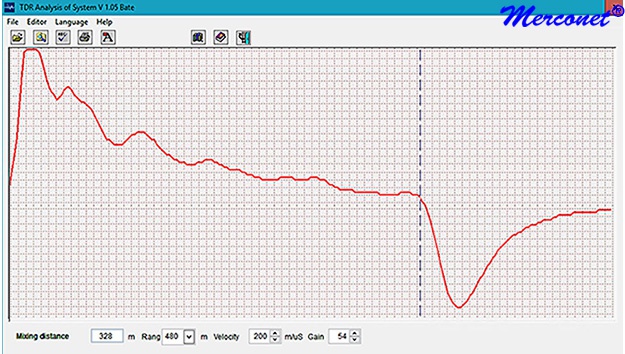

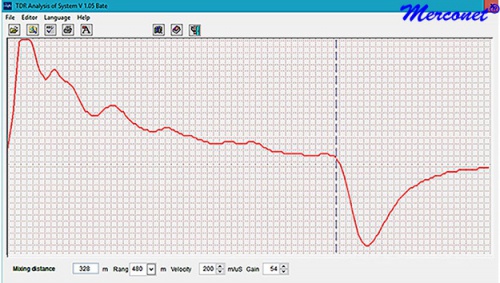

  • Software certificatie analyse

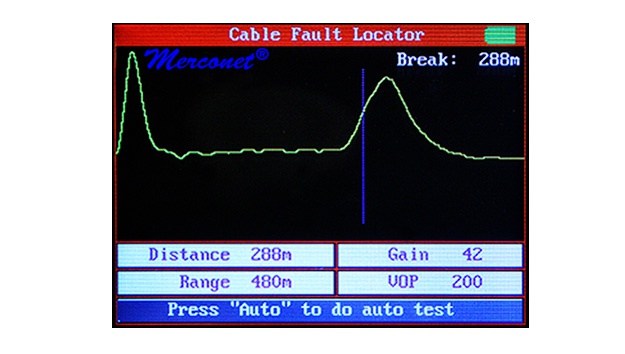

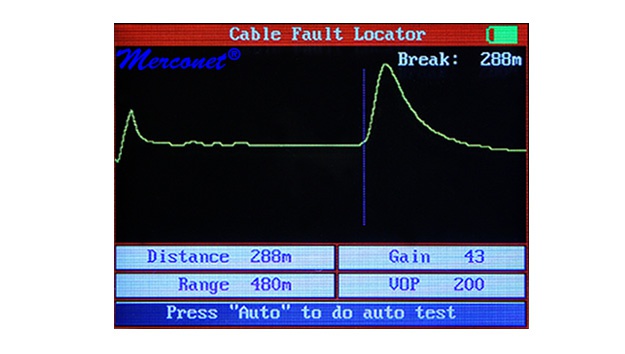

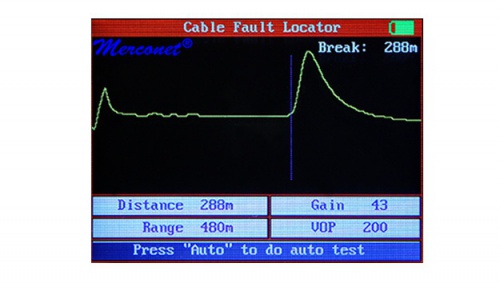

  • Kleuren LCD scherm
  • Digital Gain Automatic Control (DGAC)

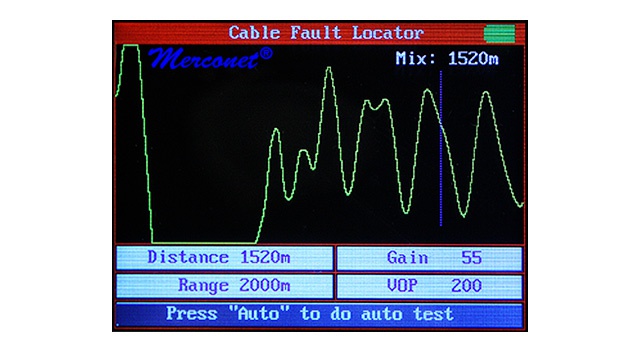

  • Automatische event detectie

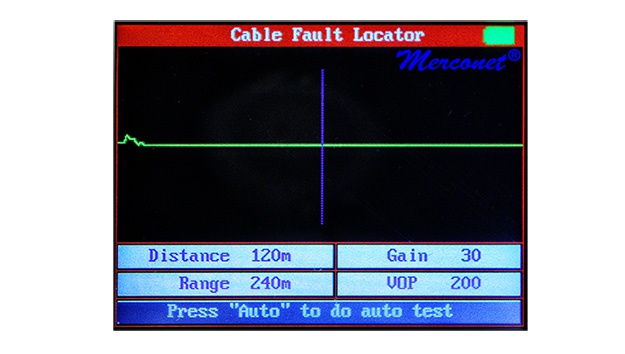

  • Auto Range
  • Engels menu
  • Automatische uitschakelfunctie
  • Batterijpictogram batterijniveau
Info
Grondkabels en defecten zoeken:
Graven is duur exact bepalen is kostenbesparend.
Het zoeken onder de grond is afhankelijk van bodem gesteldheid, bestrating en de grondvochtigheid.
Ervaring en het lezen van de gebruiksaanwijzing vergroot het resultaat.



Meetvolgorde:
Het zoeken en vinden van kabels, ondergrondse breuken en kortsluiting is een stappenplan:

1. De IM40 megohm meter geeft aan wat de weerstand is van de fout. Rond de 1 Ohm kortsluiting rond de 100 KOhm vocht. Dit is de reden waarom een TDR niets meet (hoger dan 100KOhm).

2. ANL1 Meet de lengte tot aan de fout en bepaald Kortsluiting, Open of HoogOhmige fout (vocht in de kabel) de Puls Echometer geeft inzicht en is efficiënter omdat de AIK5 pas een indicatie geeft van de fout op ongeveer 10 meter afstand.

3. Met de AAT4 grondkabelzoeker wordt de loop van de kabel bepaald. Grondkabelzoekers vinden niet de locatie van de fout.

4 De fout wordt gevonden met de AIK5 (Breukzoeker) welke ook boven de 100KOhm meet. Deze werkt alleen dicht bij de fout (10 meter) en geeft over de rest van de loop geen enkele indicatie.


Maak altijd van alle uiteinden alle aders en mantels los.
Markeer het pad met bijvoorbeeld vlaggen of krijtstrepen.
Meet beider uiteinden met de IM40, ANL1 en AIK5 veelal is er vocht over meerdere meters in de kabel.
Gooi niet het gat dicht na het repareren meet eerst opnieuw met de IM40 en ANL1 meerdere fouten komen veel voor.

Specificatie
Meetbereik: 0 tot 8km
Automatisch meetbereik: 0 tot 4km
Handmatig meetbereik: 0 tot 8km
Range stappen: 240m, 480m, 1km, 2km, 4km, 8km
Nauwkeurigheid per range: ± 1%
VOP (Velocity Of Propagation): 40 tot 300 m/μs
Stappen VOP: 1 m/μs
Versterking bereik: 0 tot 99
DGAC (Digital Gain Automatic Control): Ja
Puls hoogte: 0 tot 40V
Automatische puls breedte: 50 ns tot 2.5 μs
Meetfrequentie: Kleiner dan 1 seconde
Dode zone: 0m
Impedantie: 50 tot 200 Ohm
Impedantie balans: Automatisch

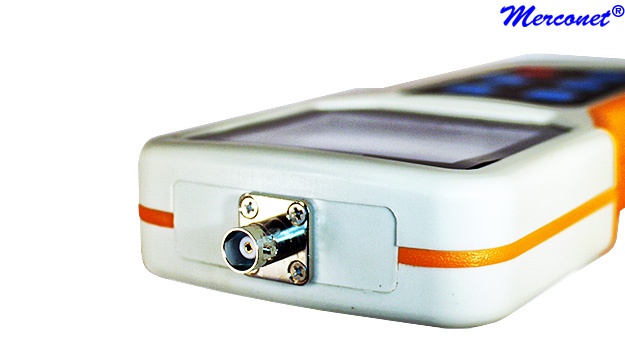

Connectors: USB
  BNC

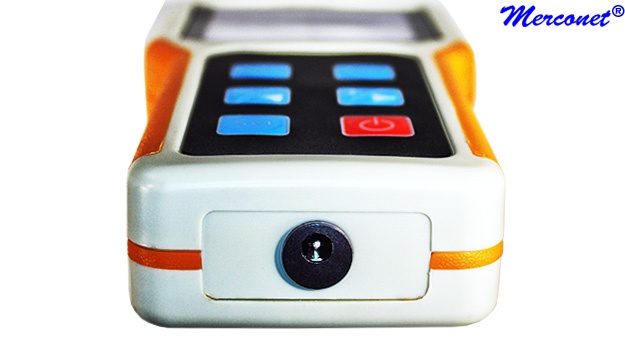

  Voeding
Bedieningstoetsen: 6
ARM-chip: True 32-bit
FPGA (Field Programmable Gates Array): Ja
Batterij: Lithium
Batterij Voltage: 7,4 Volt
Batterij Amperage: 2700 mAh
Batterijduur: 10 uur
Batterijniveau: Pictogram
Opgenomen vermogen: 1 Watt
Kleuren LCD scherm: 320 x 240 pixels
Omgeving temperatuur: -15°C tot 45°C
Opslag temperatuur: -20°C tot 55°C
Afmetingen: Lengte: 204 mm
  Breedte: 100 mm
  Hoogte: 36 mm
Gewicht: 380 gram
Goedkeuring: CE, RoHS en WEEE
Content

ANL5 8KM Grafische TDR met software
ANL2 Tas ANL1/ANL5
ANL3 Voeding ANL1/ANL5
ANL4 Kabel BNC naar krokodilbekklem rood zwart ANL1/ANL5
ANL6 Software ANL5
Nederlandstalige gebruiksaanwijzing

Prijs
785,29 € (649,00 € excl VAT) each
