GT30 16km Grafische TDR



Bestel
Detail

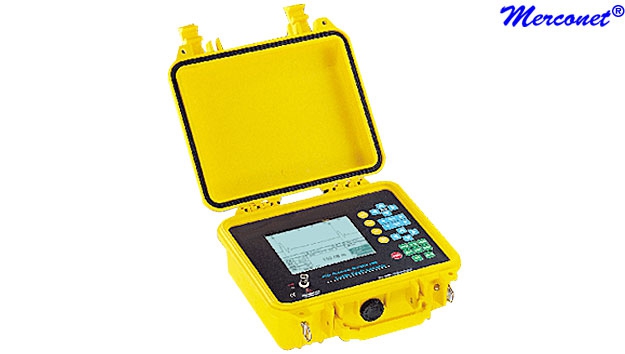

De GT30 is een professionele grafische TDR meter met een groot bereik en een hoge nauwkeurigheid. De GT30 is bedoeld voor het meten van computer-, ISDN-, energie-, coaxiale en telecom kabels. De GT30 geeft direct een overzicht van het verloop van de bekabeling tot een maximum van 16 km. Na het aansluiten worden de meetresultaten direct op het verlicht grafisch LCD-scherm getoond. Door de meetcursor te verplaatsen wordt de afstand tot een open einde, gesloten einde, aftakking, breuk of kortsluiting exact weergegeven. Naast de grafische weergave met twee meetcursors is er een numerieke weergave. De software voor de PC wordt meegeleverd. De GT30 wordt geleverd in een stevige behuizing.

Kenmerk
  • Kabelloop tot 16.000 meter
  • Nauwkeurigheid 0,01%
  • NVP instelbaar 0,3 tot 0,999
  • Meet lengte tot een open einde, gesloten einde, aftakking, breuk of kortsluiting
  • Nulpunt verplaatsbaar
  • Geheugen voor veel voorkomende kabelsoorten
  • Twee meetcursors
  • PC software
Specificatie
Meetbereik: 3,2 tot 16.000 meter
Minimale scherm resolutie: 1 cm (variabel tot 50 meter)
Nauwkeurigheid: Coax +/- 0,01 meter, +/- 0,01 % van de weergave
Testmode: L1.M en L1&M
Pulsbreedte: 5, 15, 45, 100, 250, 500, 1.000 en 2.000 ns
LCD-scherm: 320x240 met schermverlichting
Maximale opslagcapaciteit: 100 grafieken
Intern geheugen: 256 kbyte
RS-232 poort: 1 start bit, 8 data bits, 1 stop bit en geen pariteit en 38,400 baud rate
Uitgangsimpedantie: 25, 50, 75, 100, 125 en 150 Ohm
Ingangsbandbreedte: 300 MHz
Effectieve sampling rate: 10 GS/s
Gain: 0 tot 66 dB of beter, 32 stappen, maximale gevoeligheid 1 mV (full scale)
Schermverversingssnelheid: Maximaal 3 keer per seconde
NVP: 0,300 tot 0,999 in stappen van 0,001
V: 90 tot 300 m/us
V/2: 45 tot 150 m/us
Connector: BNC f
Luchtvochtigheid: Maximaal 90%
Temperatuur: Omgeving: -10°C tot 50°C, opslag: -20°C tot 70°C
Voeding: 12,6 Volt Li-Ion accu
Netvoedingsadapter: 14 Volt DC, 1 A, 250 Volt AC, 60 Hz
Gebruiksduur accu: 5 uur
Laadtijd accu: 2 uur
Afmeting: L: 247 mm, B: 127 mm, H: 267 mm
Gewicht: 3.300 gram
Goedkeuring: CE, RoHS en WEEE
Content
- Zender
- 12,6 Volt Li-Ion accu
- Netvoedingsadapter
- Coaxkabel 8 meter 75 Ohm
- Connector BNC naar F
- Connector BNC naar BNC
- RS-232 kabel
- PC software
- Schouderband
- Draagtas
- GB10 Gebruiksaanwijzing
Optie
- ABG3 Certificatie calibratie GT30
- CU03 Cursus koper infrastructuur 2 dagen
- CU95 Netwerkcertificatie cursus
- IL12 InLine adapter RJ12
- IL47 InLine adapter RJ45
- KO10 Instrumentkoffer medium (105 mm)
Prijs
2.982,65 € (2.465,00 € excl VAT) each
