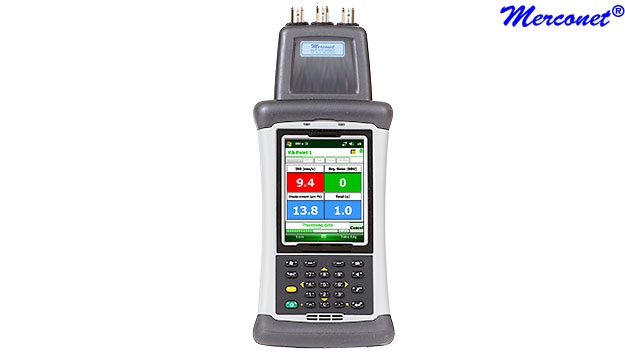

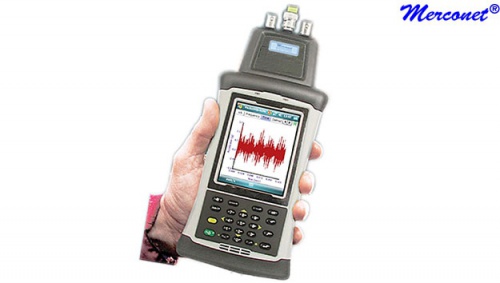

AIN0 Vibratie tester & balancer



Bestel
Detail

De AIN0 is een 3 kanaals precisie vibratie analyzer voor Condition Based Monitoring (CBM) met een balanceer wizard voor plaatsing en gewicht. De data van de metingen is met de software diepgaand te analyseren hiermee is uitval te voorspellen. Onmisbaar in de fabriek en bij waarde bepaling. Ideaal in te zetten voor inspectie, onderhoud en reparatie. Voor balanceren is er 1 vlak en optioneel dynamisch 2 vlak. De AIN0 oordeelt direct volgens ISO 10816 & BDU met groen of rood bij: onbalans, slecht uitgelijnd en losse onderdelen. De software analyseert slijtage patronen en laat overzichtelijk het verloop zien. De AIN0 zorgt voor preventief onderhoud, wat destructieve gevolgen voorkomt. Ideaal voor het maken van onderhoudsplanningen. Door de analyse periodiek uit te voeren wordt een verschil met de nieuw staat gedetecteerd. Hierdoor kan worden bepaald of er onderhoud nodig is, waardoor het productieproces niet wordt vertraagd. Automatisch word een analyse gemaakt van de machine, dit geeft bij controle en reparaties direct een antwoord wat kritisch is aan het apparaat. De veiligheid van de werkomgeving wordt hiermee verhoogd. De frequentie metingen en plots geven een duidelijk inzicht over de conditie.
Bestemd:
- Verwarming
- Ventilatie
- Airconditioning
- Fabrieken
- Voedsel industrie
- Mijn industrie
- Petrochemie
- Papier en Verpakking industrie
- Machine fabrikanten
- Utiliteit
- Automotive
Inzetbaar:
- Generatoren
- Pompen
- Motoren
- Ventilators
- Lagers
- Waarde bepaling
- Machine condities
- Onderhoud
-  Controle
- Reparatie
- Veiligheid inspecties
Wat levert de AIN0 op:
- Voorspelling uitval
- Direct inzicht in goed, fout en wat
- Efficiënter onderhoud plannen
- Tijdsbesparing bij balanceren
- Inzicht in verouderings patronen
- Levensduur machines
- Waarde en conditie bepaling
- Continuïteit behoud
- Veiligheid
- Kosten beheersing

Kenmerk
  • Een nauwkeurige analyse van het te verwachten tijds moment van de fout
  • CBM (Condition Based Monitoring) geeft slijtage aan - Balanceren:
  • Balanceren:
    - Balanceren 1 vlak (Single Plane)
    - Dynamisch balanceren 2 vlak (Dual plane) externe acceleratiemeter (Optie)
    - Wizard voor assistentie bij het balanceren
    - Balanceren met vector display waar direct de fase hoek getoond wordt
    - Balanceer wizard voor gewichts bepaling, delen, boor diepte (gewichts vermindering), rol weerstand en snelheids meting enz.
    - Balanceer gewichten worden automatisch gesplitst voor de beste positionering en vaste gewichten worden automatisch opgenomen.
  • Selecteerbare gedefinieerde envelope filters en demodulatie
  • 3 kanaals parallelle datalogger
  • Een hoge Resolutie (0.2Hz) over het frequentie spectrum van 2Hz tot 10kHz
  • Management en fout analyse software
  • Bewaar, analiseer en rapporteer over: vibratie, smering en proces parameters zoals olie druk, vet hoeveelheid, temperatuur, draaiuren enz.

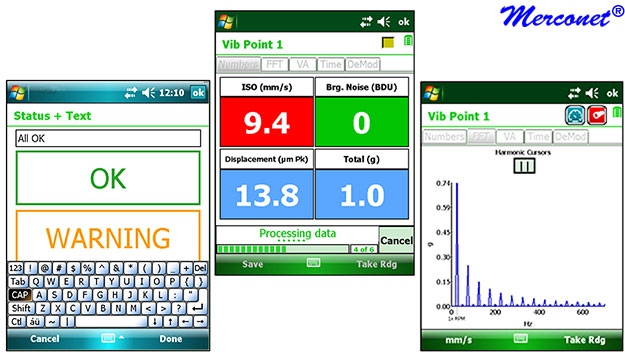

  • Waarschuwing met duidelijke kleuren op het scherm
  • Trend diagrammen tonen direct aan wanneer er een fout optreedt
  • Met netwerk software is de data overall en altijd bereikbaar (Optie)
  • Data kan naar iedereen gestuurd worden voor verdere analyse
  • Machine en fabrieks installatie overzicht is essentieel voor kosten beheersing, down time minimalisatie en veiligheid!
  • RFID tags herkenning van meetpunten (optie)
Specificatie
Frequentie bereik: 2 Hz tot 1 kHz
  2 Hz tot 10 kHz
Resolutie: tot 0,02 Hz
  400, 800, 1600, 3200, 6400, 12800, 25.600 of 51.200 lijnen FFT
Amplitude weergave: Acceleratie in g
Acceleratie: mm per seconde (mm/s) en inches per seconde (inch/s) (Velocity in mm/s (or inches/s))
Lager ruis: BDU (Bearing Damage Units)
Uitlijning: Microns/Mils
Frequentie weergave: Hertz (Hz), RPM or CPM
Dynamisch bereik: 96 dB
Met standaard accelaratie meter: +/- 50g tot +/- 0,001g

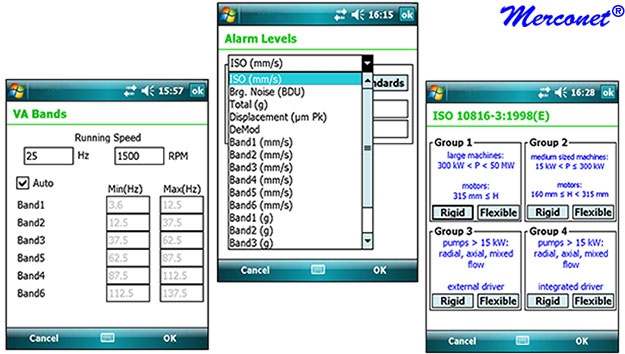

Automatische VA banden: Ja

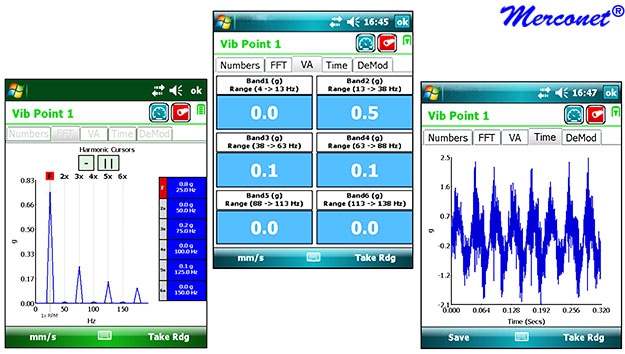

VA diagnostiek banden:
(RPM = draai snelheid)
(Auto set up of VA diagnostic bands)		 Instabiliteit, onbalans, fout uitlijning & losse onderdelen

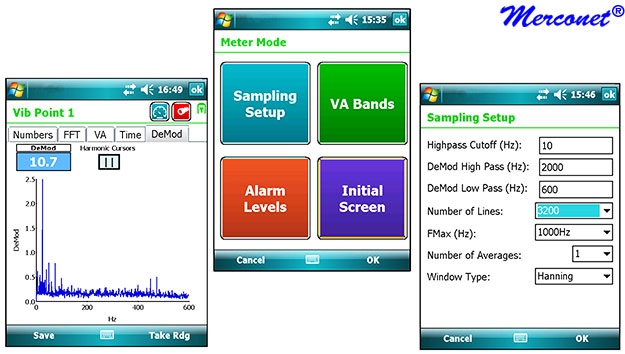

Envelope demodulation filters: Selecteerbare high pass en low pass filters cut off frequencies
IEPE acceleratiemeter interface: Continue stroom voeding (+20 volts @ 2mA) aan/uit voor BNC uitgangs panelen
Numeriek toetsenbord of Touch screen: Data registratie stylus free. Met toetsenbord of touch screen
Environment
Water: MIL-STD-810F, Method 512.4
  IP68 sealed against accidental immersion (1m for 30 min)
Valtest: MIL-STD-810F, Methode 516.5, Procedure IV 26 val van 1.22 m
  6 additionele bij -20°C (-4°F)
  6 additionele bij 60°C (140°F)
Zand en Stof: IP68, MIL-STD-810F, Methode 510.4,
  Procedures I & II
Vochtigheid: MIL-STD-810F, Methode 507.4
Gebruikerstemperatuur omgeving: -30° tot 65°C (-22° to 149°F)
Opslagtemperatuur: -40° tot 70°C (-40° to 158°F)
Voeding: Accu oplaadbaar
Gebruiksduur batterij/accu: Typisch 20 uur afhankelijk van de helderheid
Afmetingen: Lengte: 220mm
  Breedte: 95mm
  Hoogte: 45mm
Gewicht: 500 gram (zonder accelaratie meter)
Goedkeuring: CE, RoHS en WEEE
Content
- AIN0 Vibratie tester & balancer
- AIN9 IEPE acceleratiemeter met kabel 1,5m
- AIN1 Accelaratie meter magneet
- AIQ1 Tachometer
- AIQ2 Kabel Tachometer
- AIQ3 PIN Tachometer
- AIQ8 Software AIN0
- AIQ7 Lader
- AIQ0 Tas
- GB10 Gebruiksaanwijzing
Optie
- AIN9 IEPE acceleratiemeter met kabel 1,5m
- AIN1 Accelaratie meter magneet
- AIQ4 RFID Module AIN0
- AIQ5 RFID Tags AIN0
- AIQ6 Shaft Orbit Module AIN0
Prijs
7.626,63 € (6.303,00 € excl VAT) each
