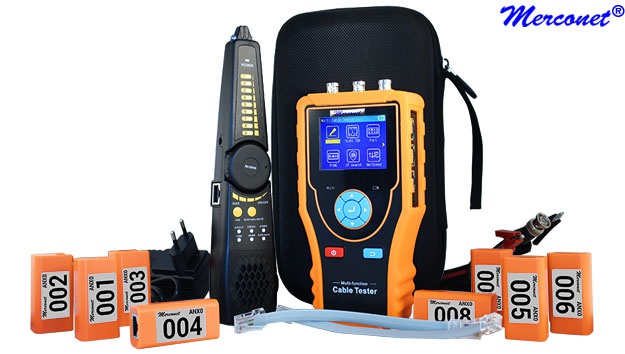

LS20 UTP STP & TCP IP tester met TDR 1-8 remote



Bestel
Detail

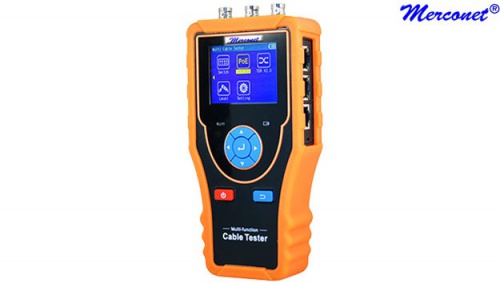

De Combi Netwerktester LS20 voor Cat 3-8 bekabeling en actieve TCP/IP netwerken. Deze toolbox is de oplossing bij het Installeren, Testen en Repareren van netwerk bekabeling. Snelle Pass/Fail testen met status indicatie aan beider zijde of tot 255 aansluitingen installeren en opleveren door 1 persoon. Uitgebreide overzichtelijk menu’s voor kabelfouten met fail locatie Near end Far end of MID,  demping en TDR voor exacte fout locatie. TCP/IP testen voor het actieve netwerk zoals Packet Load, Time, Continu Ping LAN & WAN en Trace. De 1,2 Km TDR meet lengtes van CAT, Elektra en Coax. Verder een Kabelzoeker, Switch Flash, PoE test Pin en Voltage en Camera metingen.
Wilt u meer informatie, neem contact met ons op.
Inzetbaar voor:
Passief netwerk
- Aderzoeken
- Bedradingtester 1-8 en Afscherming
- Lengtemeter per paar Kortgesloten & Open
- Demping per paar dB
- Patchkabel
- Split pair test
- Dataherkenner Aansluitingzoeker
- Werkpleknummering (Met loopback & werkplekadapter)
- Werkplekidentificatie
- Far end & Near end fail
Actief netwerk
- Dataherkenner
- PoE indicatie
- Switch test 100mb 1GB
- IP Ping tester Pakket TX RX controle
- Switch LED flash
- Continue test
- Speed en duplex Gigabit Ethernet
- Zaklantaarn
- Netwerk scanner 255 adres range
- Uw klant en U krijgen geen virussen

Voor
Bestemd:
Voor de werkzaamheden aan Passieve en Actieve bekabeling bij:
- TCP/IP analyse
- LAN & WAN
- Industriële automatisering
- Computer
- Bedrijven
- Offshore
- MKB
- Data centers
- Aanleggen van bekabeling
- Installatie netwerk
- Onderhoud
- Reparatie
- Systeembeheer
- Testen voor certificeren
- Ethernet
- Telecom


Kenmerk
“ANX4 Main-unit” “ANX5 Ontvanger-remote” “ANX0 Remotes 1-255”
  • Kabelzoeken ANX4/ANX5:
    - STP/UTP, Analoge telecom & Coax
    - 4 aansluitingen: RJ11, RJ45, Coax, Krokodilbekklem
    - Modulatie keuze: afgeschermd & onafgeschermd
    - Visuele sterkte weergave LED 1-8
    - Auditieve luide weergave
    - Volume regeling
    - Audio mute & continu mute
    - Geïsoleerde punt kortsluiting
    - 3,5 mm koptelefoon aansluiting
    - Power LED

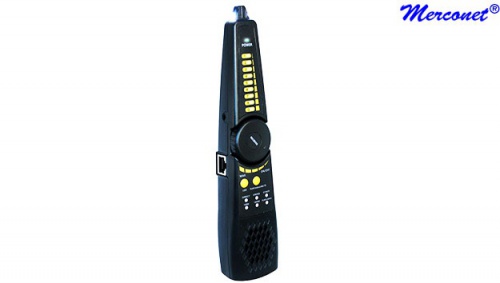

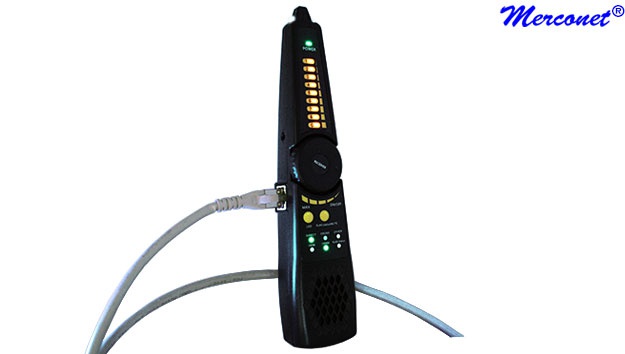

  • ANX5 extra functies:
    - Switch indicatie
    - 100 of 1000Mb switch
    - PoE
    - PoE pinnen
    - 2x witte LED zaklantaarn

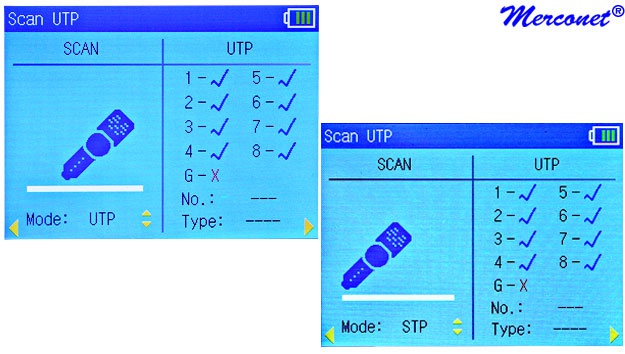

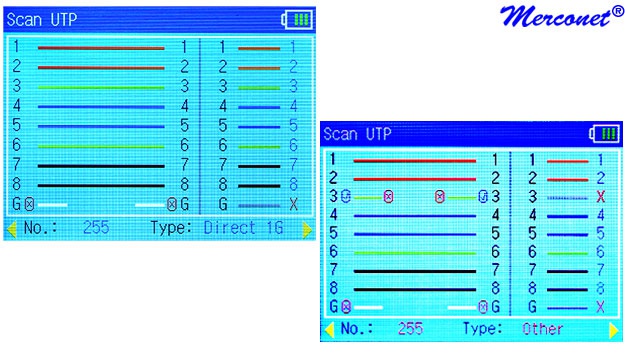

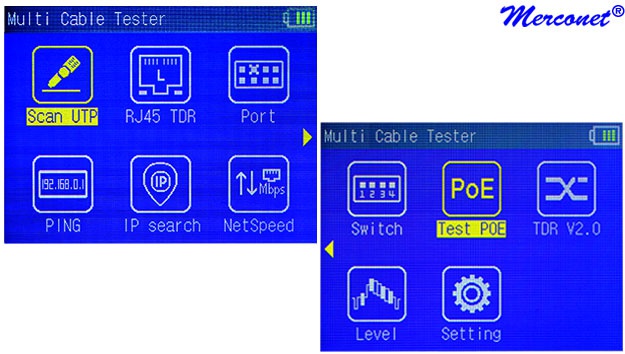

  • 3 menu's CAT 1-8 kabel test UTP/STP:
    - Menu 1 Fast Pass/Fail:
       A. Aan beider zijde wordt getoond
       B. Pass test
       C. Direct/Cross/Other
       D. RJ45 connected indicatie
       E. Fail indicatie
       F. ID nummer 1-255
       G. Direct/Cross/Fail
       H. Kortgesloten aderparen
    - Menu 2 UTP/STP lengte & demping:
       A. TDR:
           1. Open
           2. Kortgesloten
           3. Lengte per paar
           4. Demping per paar (-dB)
           5. Repeat test (niet continu storing)
       B. ANX4 gedetailleerde pin connectie:
           1. Pinning 1-8 naaar 1-8
           2. Continuïteit 1-8 naar 1-8
           3. Direct Cross pin connecties
           4. Afscherming continuïteit

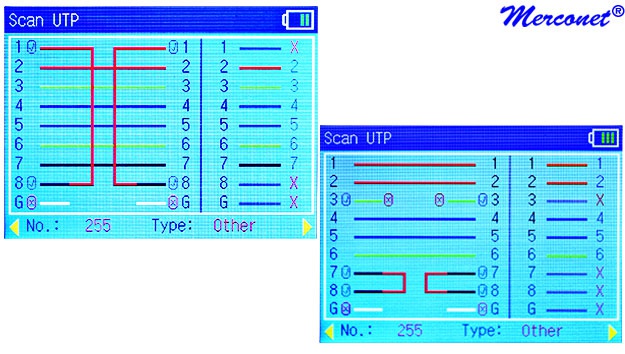

       C. ANX4 Fail:
           1. Fail pin connecties 1-8 naar 1-8
           2. Fail afscherming connectie 1-8
           3. Fail 1 meter near end
           4. Fail 1 meter far end
           5. Fail ergens (ga naar menu TDR)
           6. Fail Other niet standaard pinning
       D. ANX4 extra functies:
           1. Kortsluiting paren
           2. Kortsluiting aders
           3. PoE
           4. Voltage per pin
           5. Standaard PoE
           6. Niet standaard PoE
           7. 24 en 48 Volt
           8. IEEE 802.3AT
       E. ANX4/ANX5 extra functies:
           1. Kortsluiting paren
           2. Kortsluiting aders
           3. Kortsluiting 1 meter near end
           4. Kortsluiting 1 meter far end
           5. Fail ergens (ga naar menu TDR)
    - Menu 3 TDR:
       A. Lengte 1200 meter
       B. Open
       C. Kortgesloten
       D. Lengte tot breuk
       E. Totale kabel lengte
       F. 14 Vaste geheugens:
           1. CAT 1-8
           2. Elektra
           3. Multikabel
           4. Coax
    - 4 Vrij programmeerbare geheugens
    - Connectors
       A. RJ45
       B. RJ11
       C. BNC
       D. Krokodilbekklemmen (kabel)

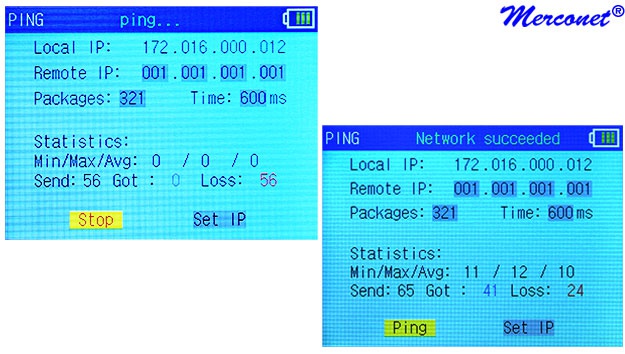

  • TCP/IP Network load, tester & monitor:
    - PING
    - Netmask
    - Gateway
    - Destination IP LAN & WAN
    - Network load instelbaar
       A. RJ45
       B. RJ11
  • Packages 1 tot 999
  • Tijd 1 tot 999 ms
    - Statistiek
       A. Aantal verzonden pakketten
       B. Aantal ontvangen pakketten
       C. Aantal verloren pakketten
       D. Tijd minimaal in ms
       E. Tijd maximaal in ms
       F. Tijd gemiddeld in ms
  • IP Search:
    - IP range 255
    - IP set voor range
  • NetSpeed:
    - Speed test LAN & WAN
    - 10, 100 en 1000Mbps
    - Half duplex
    - Full duplex

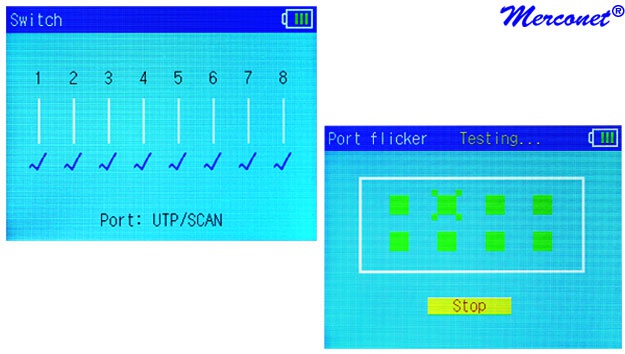

  • ANX4 Switch:
    - Poort flash LED indicatie
    - Switch indicatie
    - 100 of 1000Mb switch
  • Analoge telefonie:
    - Indicatie analoge telefoon
    - On-hook
    - Off-hook
    - Pin polariteit
    - 24 Volt interne lijn
    - 48 Volt externe lijn
  • Video Level meter:
    - Piek niveau
    - Synchronisatie niveau
    - Burst niveau
    - NTSC
    - PAL
    - IRE
    - mV
  • Settings:
    - Auto off 10-120 minuten
    - Taal
    - Brightness

Specificatie
Pass/Fail
Pass indicatie: ANX4 & ANX5
Remote 1-255
LS20: Ontvanger-Remote 1x nummer 255
Actieve remote 8x nummer 1 tot 8
RJ45 aderparen lengte demping

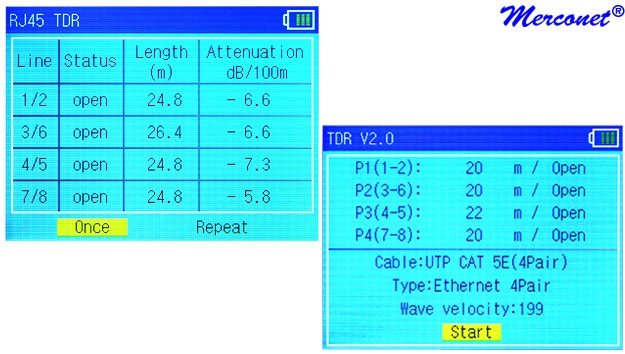

TDR ANX4: Open
Kortgesloten
Lengte per paar
Demping per paar (-dB)
Repeat test (niet continu storing)

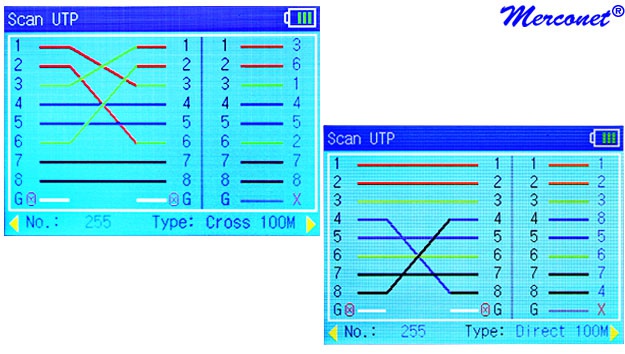

Gedetailleerde pin connectie ANX4: Pinning 1-8 naar 1-8
Continuïteit 1-8 naar 1-8
Direct Cross pin connecties
Afscherming continuïteit LED
PIN connectie ANX5: Pinning 1 tot 8 LED
Afscherming continuïteit LED
Direct LED
Cross LED
Other LED
Bij Fail ANX4: Fail pin connecties 1-8 naar 1-8
Fail afscherming connectie 1-8
Fail 1 meter near end
Fail 1 meter far end
Fail ergens (ga naar menu TDR)
Fail Other niet standaard pinning
Kortsluiting paren
Kortsluiting aders
Kortsluiting 1 meter near end
Kortsluiting 1 meter far end
Bij Fail ANX5: Kortsluiting paren
Kortsluiting aders
Ethernet TCP/IP test
Functies: PING
Netmask
Gateway
Destination IP LAN & WAN
Network load instelbaar
   - Packages 1 tot 999
   - Tijd 1 tot 999 ms
Statistiek
   - Aantal verzonden pakketten
   - Aantal ontvangen pakketten
   - Aantal verloren pakketten
   - Tijd minimaal in ms
   - Tijd maximaal in ms
   - Tijd gemiddeld in ms

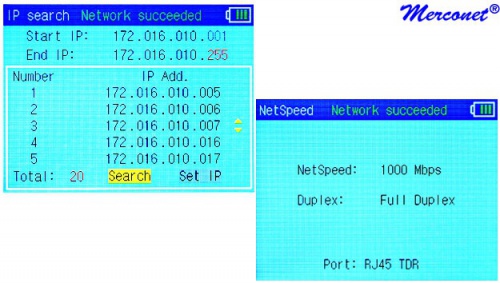

IP Search: IP range 255
IP set voor range
NetSpeed: Speed test LAN & WAN
10, 100 en 1000Mbps
Half duplex
Full duplex

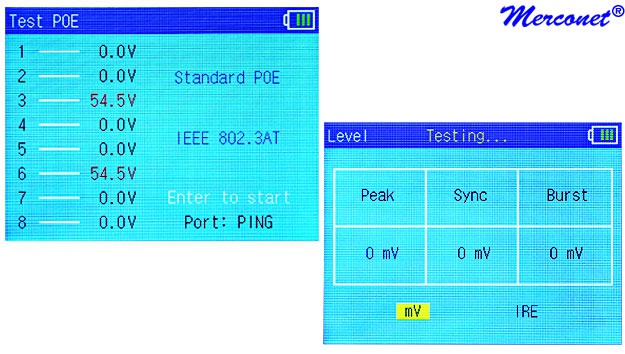

PoE
ANX4: Voltage per pin
Standaard PoE
Niet standaard PoE
24 en 48 Volt
IEEE 802.3AT
ANX5: PoE indicatie LED
PoE pinnen
Switch
ANX4: Poort flash LED indicatie
Switch indicatie
100 of 1000Mb switch
ANX5: Switch indicatie
100 of 1000Mb switch

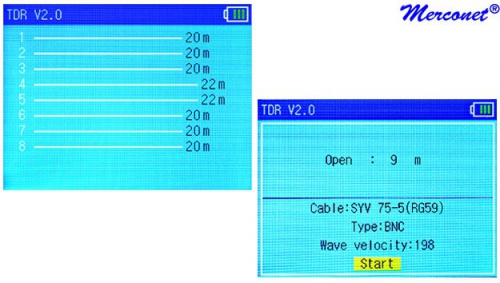

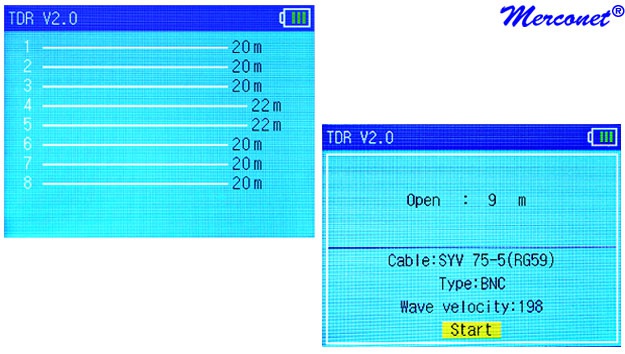

TDR 2.0
Lengte: 1200 meter
Detecteert: Open
Kortgesloten
Lengte tot breuk
Totale kabel lengte

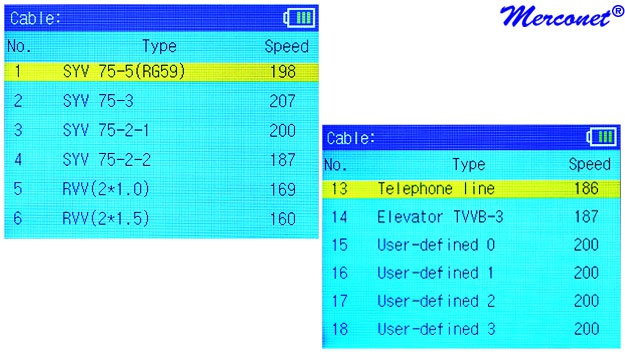

Vaste geheugens: 14
SYV 75-5 Coax (RG59) 75 Ohm
SYV 75-3 Coax (RG58) 50 Ohm
SYV 75-2-1 Coax (RG179) 75 Ohm
SYV 75-2-2 Coax 75 Ohm
RVV (2 x1.0 kwadraat) Elektra rond
RVV (2 x1.5 kwadraat) Elektra rond
RVV (2 x2.5 kwadraat) Elektra rond
AVVR (4 x 0.2) Stuurkabel
UTP CAT-5E (1 Pair)
UTP CAT-5E (4Pair)
UTP CAT-6E (1Pair)
UTP CAT-6E (4Pair)
UTP CAT-3 Analoge Telefoon
Elevator TVVB-3 Elektra Plat
Vrij programmeerbare geheugens: 4
User-defined 0
User-defined 1
User-defined 2
User-defined 3
Connectors: RJ45
RJ11
BNC
Krokodilbekklemmen (kabel)
Weergave: Een paar
4 paren gelijktijdig
Kabelzoeken
Toongenerator ANX4: Modulatie keuze UTP of STP:
   - 4 aansluitingen:
        RJ11
        RJ45
        Coax
        Krokodilbekklem

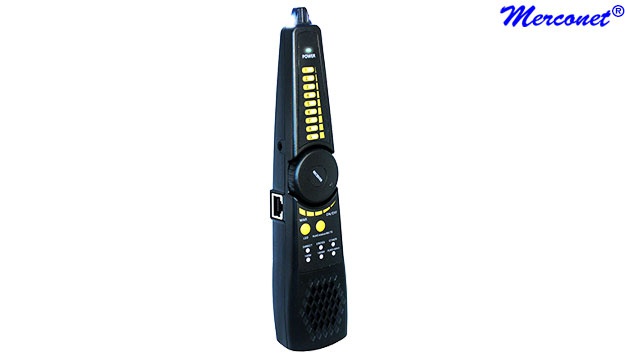

Ontvanger ANX5: Auditieve weergave:
    - Volume regeling
    - Audio MUTE
    - Continu MUTE
    - Koptelefoon aansluiting
    - Geïsoleerde punt
 Visuele weergave:
    - Sterkte LED 1 tot 8
Analoge telecom ANX4
Analoog gedetecteerd: LED rood knippert
On-hook: LED continu
Off-hook: LED uit
Polariteit: LED rood positief LED groen negatief
Binnen/buiten lijn: LED Helder 48 Volt LED zwak 24 Volt
Camera
Kabel type: Coax
Detecteert TVI, CVI, AHD & CVBS videosignalen: Piek
Synchronisatie
Burst niveau
Formaat: NTSC ire
PAL mV
Toetsen ANX4
Drukknop: On/Off
Drukknop: Back
Selectieknop: ENTER
Links
Rechts
Boven
Beneden
Toetsen ANX5
Draaiknop: Power On/Off
Volume
Drukknop verlichting LED: On/Off
Drukknop: RJ45 status
MUTE
Scherm & LED ANX4
LCD: Kleuren
Groote: 2,4 inch
Type: TFT
Resolutie: 320 x 240
Backlight: Ja
Analoge telefoon: LED rood
Accu laden/vol: LED rood
RJ45 TDR: LED groen LED geel
RJ45 PING/Port Flashing: LED groen LED geel
Indicaties ANX5
LED 10 rood
7 groen
Verlichtingslamp ANX5: Bright white
RJ45 PoE: LED groen LED geel

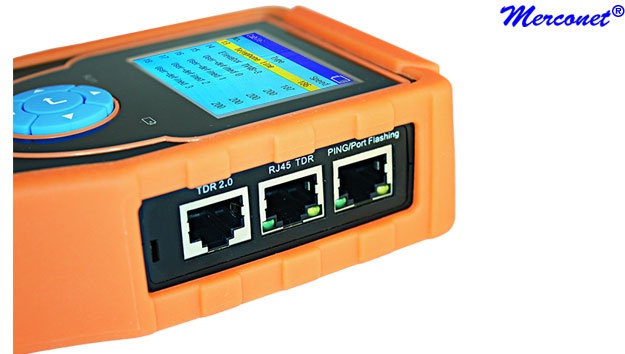

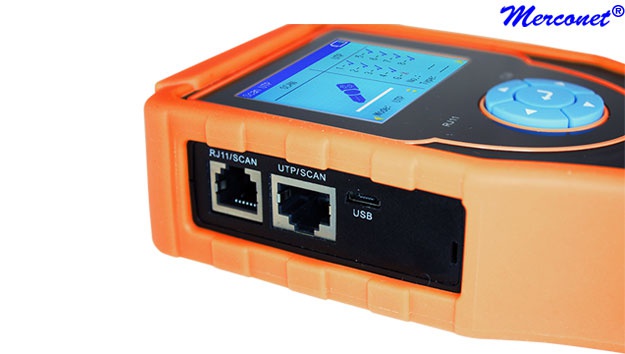

Connectoren ANX4
USB A: Laden
RJ45: UTP/STP
Test
Scan
RJ11: Scan
RJ45: PING
Port/Flashing
RJ45: TDR
RJ45: TDR 2.0

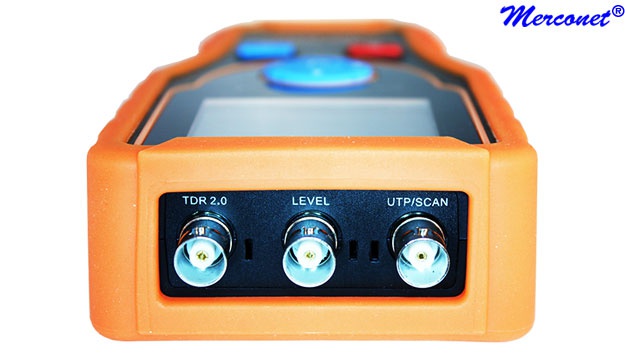

BNC: UTP/STP
Scan
BNC: Level
BNC: TDR 2.0

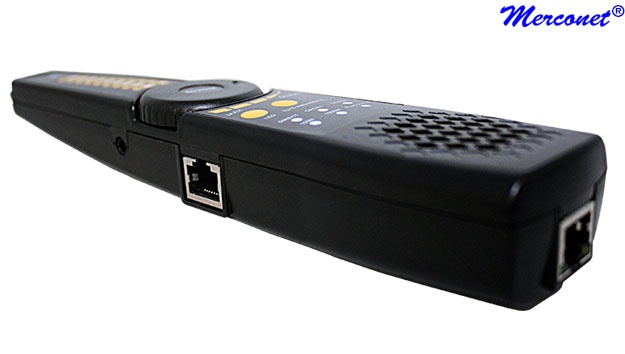

Connectoren ANX5
RJ45: PoE
RJ45: Actieve remote
1-8 Pass/Fail
3,5 mm jack: Koptelefoon
Connector ANX0: RJ45
Auto off: 10 tot 120 minuten
Triggers auto off: Timer start na de laatste toets indruk
Bij herhaald indrukken begint de timer opnieuw
Gebruikstemperatuur: -10°C tot +50°C
Luchtvochtigheid gehalte: 30% tot 90%
Accu ANX4: Lithium Ion
Voltage: 3,7 Volt
Amperage: 2000 mAh
Oplaadtijd: 3 uur
Gebruiksduur: 16 uur normale werktijd
Accu niveau: Pictogram
Lader ANX4: USB
Voltage: DC 5 Volt
Amperage: 1 Ampère
Batterij ANX5: Ni-Cad
Aantal: 2 stuks
Type: AA
ANX4
Afmetingen: Lengte: 126 mm
  Breedte: 83 mm
  Hoogte: 33 mm
Gewicht: 340 gram met accu
ANX5
Afmetingen: Lengte: 315 mm
  Breedte: 45 mm
  Hoogte: 30 mm
Gewicht: 167 gram met batterijen
ANX0
Afmetingen: Lengte: 52 mm
  Breedte: 24 mm
  Hoogte: 20 mm
Gewicht: 20 gram
Goedkeuring: CE, RoHS en WEEE
Content

ANX1 Actieve remote 1-8 voor LS17/LS20/LS30/LS40
ANX4 Main unit LS17/LS20/LS30/LS40
ANX5 Ontvanger-Remote LS17/LS20/LS30/LS40
ANX6 Koffer LS17/LS20/LS30/LS40
ANX7 USB lader 5V 2,0A LS17/LS20/LS30/LS40
ANX8 USB-A MicroB LS17/LS20/LS30/LS40
ANX9 RJ45-RJ45 15cm LS17/LS20/LS30/LS40
ANY0 RJ12-RJ12 15cm LS17/LS20/LS30/LS40
ANY1 BNC Krokodilbek LS17/LS20/LS30/LS40
ANY3 Lithium-ion accu LS17/LS20/LS30/LS40

Optie

ANX0 Actieve 1 stuk remote voor LS17/LS20/LS30/LS40
ANX1 Actieve remote 1-8 voor LS17/LS20/LS30/LS40
ANX2 Actieve remote 9-25 voor LS17/LS20/LS30/LS40
ANX3 Actieve Remote 9-255 voor LS17/LS20/LS30/LS40
ANY2 Test Rapport LS17/LS20/LS30/LS40
CU03 Cursus koper infrastructuur 2 dagen
CU06 TCP/IP basis cursus 2 dagen
CU95 Netwerkcertificatie cursus
KO10 Instrumentkoffer medium (105 mm)

Prijs
598,95 € (495,00 € excl VAT) each

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
