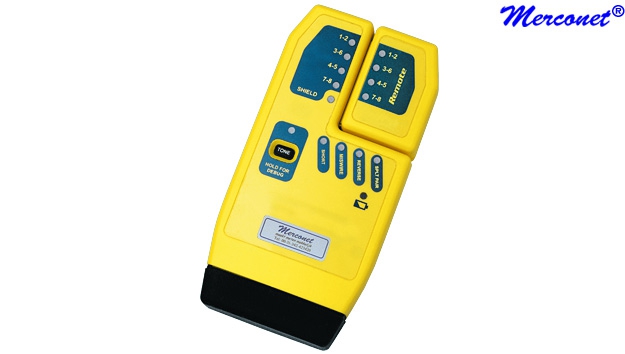

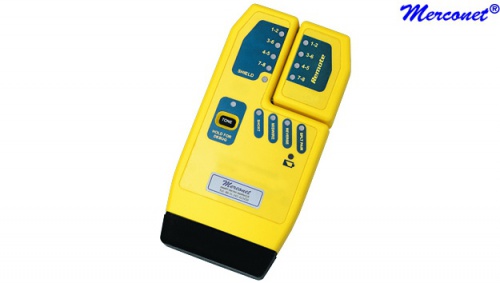

AR20 UTP en STP bedradingstester en generator



Bestel
Detail

De AR20 identificeert in tegenstelling tot bestaande 1-8 testers wel gesplitste paren. In de debug stand kan per aderpaar een analyse gemaakt worden. Gelijk is te zien wat er gewijzigd dient te worden om de test te passeren. Na het aansluiten, start de AR20 automatisch met het testen. Gesplitste paren, open einden, aderverwisselingen, paarverwisselingen en bijvoorbeeld kortsluitingen worden direct door middel van de 13 LED's weergegeven. De AR20 beschikt bovendien over een generator voor aderzoeken. De tester is geschikt voor telecombekabeling: PTT norm 88 en ISDN en computerbekabeling: Cat 3 / 6 UTP. Ook alle draden van Cat 5 / 6 STP worden getest. De AR20 is voorzien van een batterij einde indicatie en automatische uitschakeling bij geen gebruik. De felgele kleur vereenvoudigt het zoeken naar de AR20 in donkere ruimtes.

Kenmerk
  • Identificeert gesplitste paren.
  • Debug stand met geheugenfunctie.
  • Beschikt over een generator voor aderzoeken.
  • OK indicatie op de actieve loopback adapter.
  • Identificeert:
    - Open einden
    - Aderverwisselingen
    - Paarverwisselingen
    - Kortsluitingen
    - Controleert de bedradings-volgorde
Specificatie
Identificatie: Gesplitste paren, open einden, aderverwisselingen, paarverwisselingen en kortsluitingen
Debug stand per aderpaar: Gesplitst, open einde, aderverwisseling, paarverwisseling en kortsluiting
Minimale kabellengte: Gesplitste paren: 1 meter
Maximale kabellengte: 305 meter
Bekabelingsstandaard: Computerbekabeling: Cat 3 / 6 UTP, Cat 5 /6 STP, patchkabels, analoge kabels en ISDN
Herhalingssnelheid: Start om de 2,3 seconden bij correcte paren en/of open einden.
  Start om de 4 seconden bij bedradingsfouten
Signaal: Visueel
Aansluiting: Zender: RJ45 f, actieve loopback adapter: RJ45 f
LED's zender: Aderparen: 1-2, 3-6, 4-5, 7-8, afscherming, herhalingstest, kortgesloten, paarverwisseling, aderverwisseling en gesplitst paar (11)
LED's actieve loopback adapter: Aderparen: 1-2, 3-6, 4-5, 7-8 (4)
Voeding zender: 9 Volt
Batterijduur: Standby: 2,5 uur, kabeltest: 20 uur, toon mode: 170 uur
Batterij indicatie: Batterij einde indicatie
Automatische uitschakeling: Na 5 minuten
Kleur behuizing: Rood of geel
Materiaal behuizing: High impact ABS plastic
Temperatuur: Gebruik: 0°C tot 50°C
  Opslag: -20°C tot 70°C
Vochtigheid: 10% tot 90%
Afmetingen: L: 145 mm, B: 72 mm, H: 30 mm
Gewicht: 162 gram (Zender met actieve loopback adapter)
Goedkeuring: CE, RoHS en WEEE
Content

AR20 UTP en STP bedradingstester en gene
LA20 Actieve loopback adapter AR20
KA45 Aansluitkabel RJ45-RJ45 shielded (2)
ET15 Heup Tas
Nederlandstalige gebruiksaanwijzing

Optie

CU95 Netwerkcertificatie cursus
KA02 2 Krokodilbek naar 1 RJ12
KO10 Instrumentkoffer medium (105 mm)
ON80 Ontvanger

Prijs
158,51 € (131,00 € excl VAT) each
