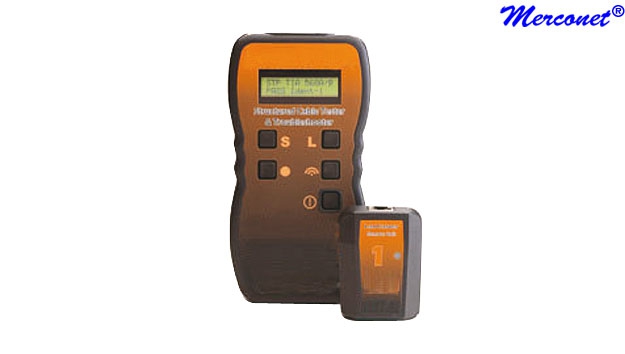

TD50 TDR DataTelecom tester



Bestel
Detail

De TD50 heeft 7 apparaten in één behuizing voor telecombekabeling: PTT Norm 88 en ISDN en compu-terbekabeling: Cat 3/6 UTP en STP. Hoge nauwkeurigheid door de instelbare NVP. Het resultaat wordt direct aan beide zijden getoond. De TD50 beschikt over een generator voor aderzoeken. A Controleert de bedradingsvolgorde van computeraansluitingen. Open einden, kortsluitingen, ader- en paarverwisselingen worden weer-gegeven. B Controleert de bedra-dingsvolgorde van patchkabels. Open einden, kortsluitingen, ader- en paarverwisselingen worden weergegeven. C Controleert op 4 getwiste paren en op gesplitste paren. D Meet de lengte van de paren en kabel. E Meet de lengte tot de breuk of kortsluiting. F Meet lengte analoog en ISDN-bekabeling met terminators. G Identificeert Telefoon, 10Mbit, 100Mbit en Token Ring aansluitingen.

Kenmerk
  • Puls echo meter controleert op 4 getwiste paren en gesplitste paren
  • Controleert de bedradings-volgorde van computeraan-sluitingen en patchkabels
  • Ok indicatie op de actieve loopback & werkplekadapter
  • Identificatie aansluiting
  • Meet lengte:
    - Van de paren en de kabel
    - Tot de breuk of kortsluiting
    - Analoog en ISDN-bekabeling met terminators
Specificatie
Meet bij computerbekabeling: Open einden, aderverwisselingen, afscherming, paarverwisselingen, kortsluitingen, gesplitste paren
Meet lengte van: Computer-, ISDN-, en analoge kabels
Identificatie: Telefoon, 10Mbit, 100Mbit, Token Ring
Zoeksignaal zender: 810/1.110 Hertz oscillerend
Calibratie: NVP, door de gebruiker te selecteren
Aansluiting: Zender: RJ45 f, actieve loopback & werkplekadapter: RJ45 f
  Nummer: Actieve loopback & werkplekadapter: 1
LED: Actieve loopback & werkplekadapter: 1
Signaal zender: Visueel en auditief
Signaal: Actieve loopback & werkplekadapter: Visueel
Aantal toetsen: 5
Bekabelingssoort: Ongevoede computer-, gebalanceerd en ongebalanceerd
Bibliotheek standaarden: UTP TIA 568A/B, STP TIA 568A/B, UTP USOC, STP USOC, ISDN
NVP: 50% tot 99%
Nauwkeurigheid NVP: +/- 5%
Maximale belasting:  AC en DC: 9 Volt, pin 4 en 5 AC en DC: 192 Volt
Minimale kabellengte: 2 m
Maximale kabellengte: 150 m
Temperatuur: Omgeving: -20 C tot 70 C, bedrijf: 0 C tot 40 C
Voeding: Zender: 4 x 1,5 Volt AA batterij
Batterijduur zender: 100 uur
Batterij indicatie: Batterij einde indicatie
Automatische uitschakeling: Na 3 minuten
Afmeting en gewicht: Zender: L: 165 mm, B: 90 mm, H: 37 mm, 350 gram
  Actieve loopback & werkplekadapter: L: 65 mm, B: 52 mm, H: 25 mm, 60 gram
Certificatie: IEC61010-1, EN50081/50082
Goedkeuring: CE, RoHS en WEEE
Content

Zender
Actieve loopback & werkplekadapter
RJ45 m naar RJ45 m Cat 5 STP aansluitkabels (2x)
GB10 Gebruiksaanwijzing

Optie

CU06 IP basis cursus 2 dagen
CU95 Netwerkcertificatie cursus
KO10 Instrumentkoffer (105 mm)
ON80 Ontvanger 8/9000
SC10 Schoudertas
WP04 Actieve loopback & werkplekadapters
WP15 Actieve loopback & werkplekadapters

Prijs
341,22 € (282,00 € excl VAT) each
