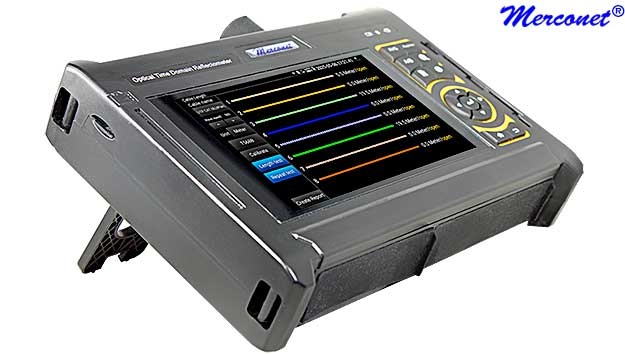

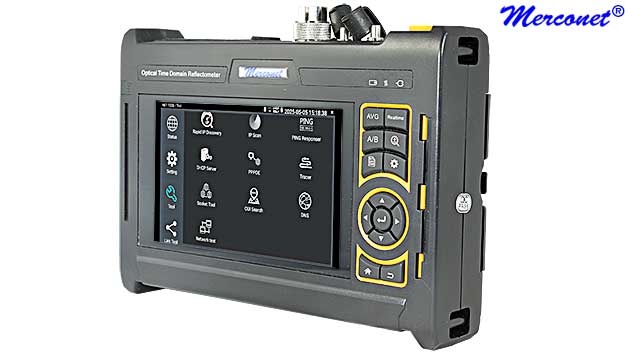

De combi tester LS50 voor: Ethernet, TCP/IP, Fiber, Wi-Fi enz.
Kies op het touchscreen uit een scala aan instrumenten voor: TCP/IP: LAN/WAN Dataload, Ping, Trace, MAC, LLDP, DHCP server, browsers enz. Fiber: OTDR, OPM, VLC, LS, certificatie enz. Ethernet: CAT 1-8S met TDR, PoE, en certificatie rapport. Wi-Fi: SSID, MAC, Strength, Channel levels, Acces point, enz. Camera: multiple tool set, Onvif enz. Kabellengtemeter: TDR 3 km, Calculators: Network, IP, Subnet, HEX-DEC-OCT-BIN, offertes en kabelverbruik. Kabelzoeker: 1 maal lopen schakelt direct om als de remote wordt aangesloten met resultaat aan beider uiteinde op de smartphone. Elektra: detectie 230 V, Fase nul. USB: power output met vermogens meting. FTP: server. Stream: op smartphone en intercom met gratis APP. Voor details zie een aantal screenshots hieronder en de Specificatie lijst. Gebaseerd op een Android/Linux platform met standaard APP's gecombineerd met hoogwaardige hardware voor Ethernet, TCP/IP, Fiber en Wi-Fi. Het meetresultaat kan vanaf de tester per email worden verzonden.
| De LS50 is een: | |
| 1 OTDR |  |
2 VFL Visual Fault Locator 3 OPM Optical power meter 4 LS Laser source |  |
5 OLT Optical Loss Test 6 FIP Inspection Probe USB |  |
7 Digital Cable tracer 8 Slechte Krimp verbinding |  |
9 CAT 1-8S U/STP 10 Contuiteit |  |
11 TDR Lengte 12 Dataherkenner |  |
| 13 Rapid IP Discovery lage netwerk belasting |  |
| 14 IP Scan Poort scanner Conflict analyse |  |
| 15 PING Responser Data load test |  |
| 16 DHCP Server eigen domein server |  |
| 17 PPPOE (Point-to-Point Protocol over Ethernet) |  |
18 Fast IP Conflict scan 19 Client server Network test Netwerk belasting tussen twee Nodes |  |
20 Tracert |  |
27 Poort Flash LED op switch 28 LLDP |  |
29 PoE & Vermogen belasting 30 TesterPlay app view op smartphone |  |
31 WIFI Analyzer |
|
32 File Explorer |  |
Calculators: |  |
45 Software Update & Download 46 Camera app tool 47 Geïnstalleerd |  |
48 File explorer 49 FTP (File Transfer Protocol) 50 Cleaner |  |
51 Zaklantaarn main unit & remote 52 Screen Records 53 Android & Settings 54 SideLoader |  |
Wat levert deze LS50 op:
Een lage investering voor een uitgebreide set aan meet instrumenten:
- Kosten reductie
- Hoge kwaliteit
- Breed inzetbaar
- Eenvoudig in bediening
- Snel operationeel
- Tijdbesparend
Voor de werkzaamheden aan WiFi, Ethernet bekabeling, Actief Ethernet & Fiber:
- TCP/IP netwerken
- Netwerk analyse
- LAN & WAN
- Industriële automatisering
- Computer
- Offshore
- MKB
- Data centers
- Aanleggen van bekabeling
- Installatie netwerk
- Onderhoud
- Reparatie
- Systeembeheer
- Testen voor certificeren
- Telecom
- Alarm
- Zonnepanelen
- Airconditioning
- Boten
- Brandbeveiliging
- Luchtvaart
- Machine fabrikanten
- Medische apparatuur
- Verwarming
- Regelsystemen
- Ruimtevaart
OTDR
De OTDR wordt ingezet voor het van een zijde meten van het gehele traject van een glasvezel. Grafisch wordt weergegeven wat er op het gehele traject aanwezig is.
Het is een instrument waarmee de uniformiteit, defecten, breuken, koppeling en andere eigenschappen van een glasvezel inzichtelijk worden gemaakt door analyse van de meetcurve. Het wordt gebruikt om de demping van glasvezel, de demping van connectoren en fouten te meten. De verliesverdeling over de lengte van de glasvezel wordt visueel en numeriek getoond. Het is een essentieel instrument bij de constructie, het onderhoud en de monitoring van glasvezel.
Een OTDR wordt niet gebruikt voor certificatie daarvoor is in de LS50 een Optical Power Meter en Laser Source die het verlies in dB of dBm meet. De OTDR geeft wel verlies waardes aan maar haalt niet de nauwkeurigheid vereist voor certificatie.
Er zijn 3 methodes om te meten Fast Mode, Quick setup en Expert Mode: Het meten van een glasvezel is met de automatische Fast mode zeer eenvoudig geworden de resultaten zijn veelal direct voldoende. Dient er een verder analyse gedaan te worden dan kan met de Quick setup de belangrijkste variabelen snel veranderd worden. Voor een diepgaande foutanalyse is er de Expert mode en software voor Laptop/PC.
3 Modes:
Fast Mode
Geeft in de meeste gevallen een goed resultaat en direct inzicht in mogelijke afwijkingen.
Quick Setup
Met drie knoppen kunnen de belangrijkste variabelen worden gewijzigd en door steeds opnieuw te meten kan een verbetering van het meetresultaat snel bereikt word.
Expert Mode
Bij meerdere events, lange lengtes, of werkende maar slechte lassen of connectoren is de expert mode met ook een analyse op de PC de volgende stap. Een groot scherm en afhankelijk van de gekozen .sor analyse software extra zoek mogelijkheden.
ATY5 Main unit LS50
ATY6 Ontvanger LS50/LS51
ATX7 SC connector LS50/LS51
ATX8 ST/FC/LC connector LS50/LS51
ATY0 BNC naar krokodilbek kabel
ATY1 RJ45 naar BNC verloop
ATY7 Tas LS50/LS51
ATZ9 Voeding LS50/LS51
AUB5 8GB TF kaart LS50/LS51
Nederlandstalige gebruiksaanwijzing
AJV4 LSA+ breakout naar RJ11
ANJ5 LSA+ breakout naar krokodilbekklem
ANR6 Zender SM 1310/1550nm ST/SC/FC
ANR7 Zender MM 850/1300nm ST/SC/FC
ANR8 Zender SM 1310/1490/1550nm ST/SC/FC
ANR9 Zender MM 850/1300nm SM 1310/1550nm ST/SC/FC
ANS0 Zender MM 850/1300nm SM 1310/1490/1550nm ST/SC/FC
ANS1 Zender SM 1310/1550/1625nm ST/SC/FC
ANS2 Zender MM 850/1300nm SM 1310/1550/1625nm ST/SC/FC
ANX0 Actieve 1 stuk remote voor LS17/LS20/LS30/LS40/LS50
ANX1 Actieve remote 1-8
ANX2 Actieve remote 9-25
ANX3 Actieve Remote 9-255
ANY2 Test Rapport LS17/LS20/LS30/LS40/LS50
ATY8 FIB Glasvezel inspectie camera USB
CU03 Cursus koper infrastructuur 2 dagen
CU06 TCP/IP basis cursus 2 dagen
CU85 Glasvezel cursus
CU95 Netwerkcertificatie cursus
IL24 LSA breakout adapter 4 aders
KO10 Instrumentkoffer medium (105 mm)
