Zoek resultaten: 1. Het zoeken van fouten in ondergrondse kabels is afhankelijk van vele variabelen zoals:
- Grondsoort en samenstelling
- Grond vochtigheid
- Afstand t.o.v. de generator
- Afgeschermd door bovenliggende kabels
- Op een onder spannings staande kabel moduleren of een spannings vrije
- Aarding van de kabels aan beider uiteinden
- Modulatie frequenties
- Onder spanning staand belast of onbelast
- Ervaring
- Neven liggende kabels en/of metaal delen
- Boven liggende kabels en/of metaal delen.
- Enz.
2. Een groot aantal variabelen. In de praktijk betekend dit: Maakt de kabel spanningsvrij, aders, aarde en mantel aan beider kanten los maken, ga niet meten als de grond doorweekt is. En probeer de afstand naar de generator zo kort mogelijk te houden.
3. Bovenliggende kabels in een kabel bed zijn een gegeven en daar zal geen enkel systeem beter doorheen komen afgeschermd blijft afgeschermd.
4. Overspraak is ook een gegeven maar met meerdere aansluitmethodes en frequenties is dit te verminderen.
5. Wat inzicht geeft is dat signaal in de open lucht al kwadratisch afneemt en dit afhankelijk van de vochtigheid van de grond verminderd tot vrijwel geen signaal. Je lost het niet op met heel sterk te gaan moduleren, je wint maar heel weinig en het resultaat is eerder averechts door dat alles mee gemoduleerd gaat worden en je overal een piep hoort.
6. Systemen met digitale displays enz. en analoge systemen geven geen winst is in de resultaten. Het is geeft gebruiksgemak. Beider moduleren analoog.
7. Kabelloop in de praktijk wordt een gleuf recht gegraven.
8. Bepaal de diepte volgens de gebruiksaanwijzing deze is in veel gevallen niet interessant de loop van de kabel des te meer.
9. En de aller belangrijkste: Kabels zoeken is ervaring. Veel verschillende frequenties en aansluitmethodes helpen hierbij.
Grondkabels en defecten zoeken:
Graven is duur exact bepalen is kostenbesparend.
Het zoeken onder de grond is afhankelijk van bodem gesteldheid, bestrating en de grondvochtigheid.
Ervaring en het lezen van de gebruiksaanwijzing vergroot het resultaat.
Meetvolgorde:
Het zoeken en vinden van kabels, ondergrondse breuken en kortsluiting is een stappenplan:
1. De IM40 megohm meter geeft aan wat de weerstand is van de fout. Rond de 1 Ohm kortsluiting rond de 100 KOhm vocht. Dit is de reden waarom een TDR niets meet (hoger dan 100KOhm).
2. ANL1 Meet de lengte tot aan de fout en bepaald Kortsluiting, Open of HoogOhmige fout (vocht in de kabel) de Puls Echometer geeft inzicht en is efficiënter omdat de AIK5 pas een indicatie geeft van de fout op ongeveer 10 meter afstand.
3. Met de AAT4 grondkabelzoeker wordt de loop van de kabel bepaald. Grondkabelzoekers vinden niet de locatie van de fout.
4 De fout wordt gevonden met de AIK5 (Breukzoeker) welke ook boven de 100KOhm meet. Deze werkt alleen dicht bij de fout (10 meter) en geeft over de rest van de loop geen enkele indicatie.
Maak altijd van alle uiteinden alle aders en mantels los.
Markeer het pad met bijvoorbeeld vlaggen of krijtstrepen.
Meet beider uiteinden met de IM40, ANL1 en AIK5 veelal is er vocht over meerdere meters in de kabel.
Gooi niet het gat dicht na het repareren meet eerst opnieuw met de IM40 en ANL1 meerdere fouten komen veel voor.
Fout zoeken:
Eerst wordt de loop van de kabel bepaald met bijvoorbeeld de grondkabelzoeker AAT4. Markeer dit pad met bijvoorbeeld vlaggen of krijtstrepen. Dit is noodzakelijk omdat deze meetmethode alleen vlakbij de generator en dicht bij de beschadiging een meetresultaat oplevert, maar over het grootste gedeelte van de loop geeft de ontvanger geen enkele indicatie.
Het eerst gebruik van een TDR zoals de ANL1, ANL5 en de GT30 kan hierbij ook beter inzicht en tijdbesparing opleveren omdat de lengte tot aan de fout vooraf bepaald kan worden. Het principe van de AIK5 is als volgt:

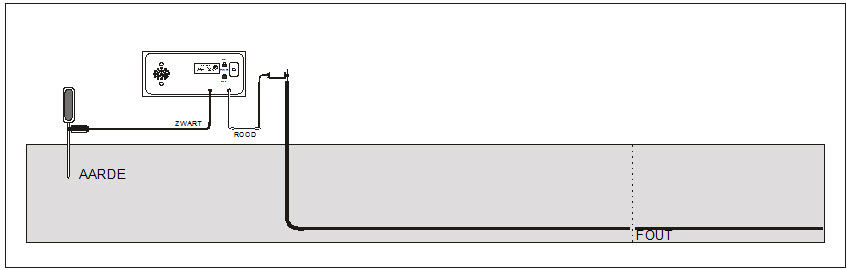

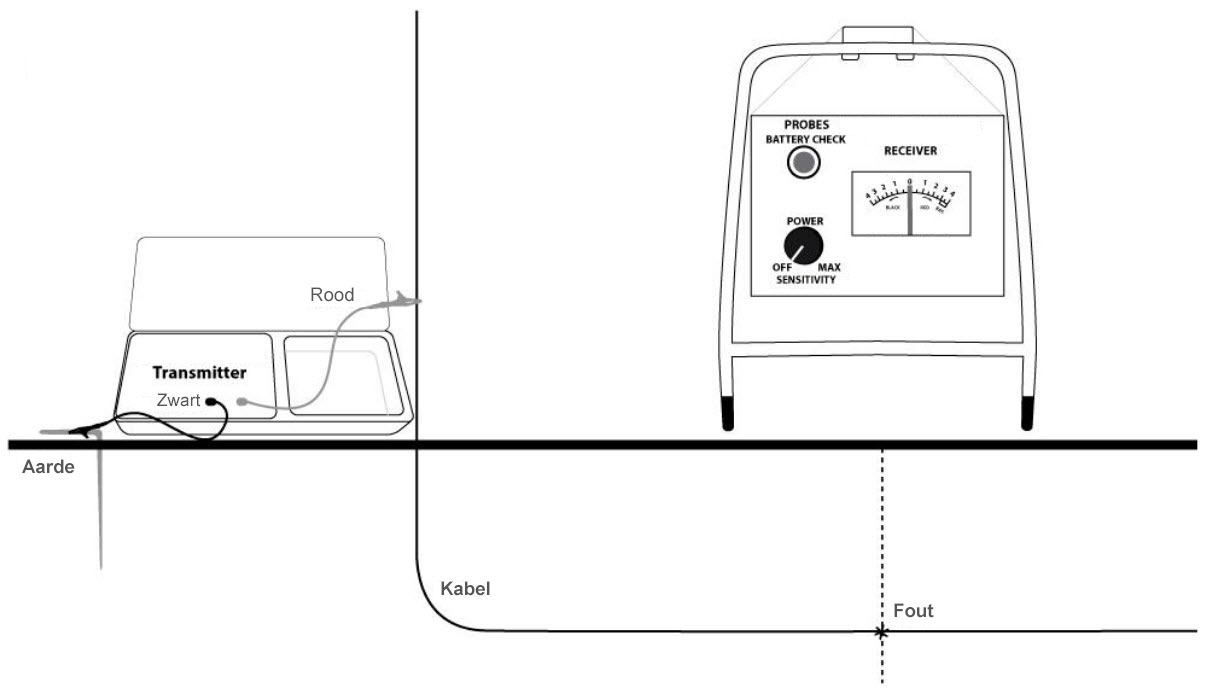

De generator verstuurt stroompulsen over de kabel via de beschadiging van de kabel naar de grond en dan via de grond weer terug om de kring te sluiten. Hierdoor ontstaat er een stroomkring van de generator door de kabel, via de beschadiging naar de aarde en door de aarde retour naar de generator.

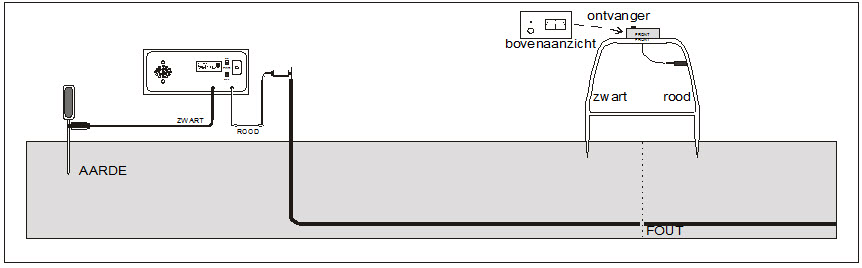

Nu wordt de ontvanger met het AIR3 A-frame in de grond gestoken parallel naast de grondkabel. Stroom volgt altijd de kortste weg (laagOhmig). Een deel van de stroom gaat nu door de ontvanger en de meter gaat hierdoor in de stroomrichting uitslaan. Hiermee is ook meteen de richting bepaald waarin gelopen moet worden. Een controle hierop is dat de meter in de goede looprichting steeds intensiever zal uitslaan.

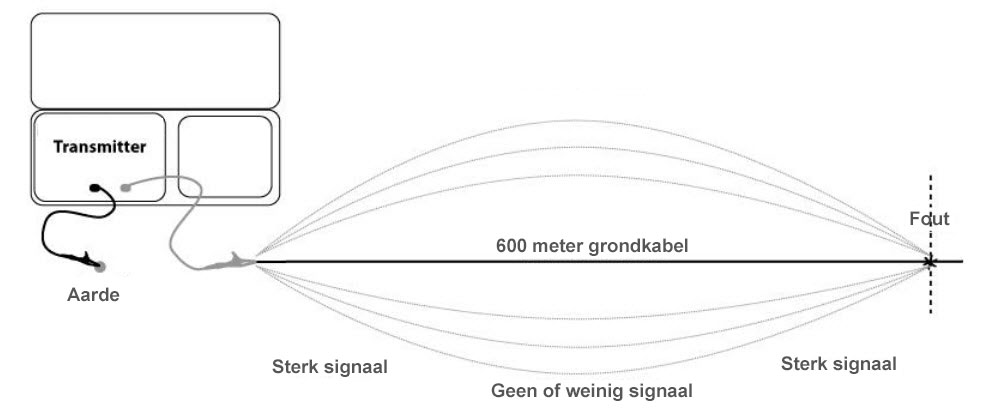

Het sterkst is de stroom vlakbij de meter en de lekkage naar aarde, maar is daartussen over het algemeen niet te meten.
De meter zal vlak naast de generator altijd uitslaan, hier is de stroom te groot voor een gedetailleerde indicatie maar perfect om te testen of dat de AIK5 werkt. Voor het bepalen van de looprichting plaats je enige meters van de generator de ontvanger in de grond. De eerste keer na het prikken is de richting waar de meter naar uitslaat de looprichting.
Prik nu de ontvanger regelmatig parallel langs het kabel pad. De afstand hiertussen is niet van belang er moet gezocht worden naar het moment dat de meter weer gaat uitslaan.
De meter zal steeds sterker naar een richting uitslaan. Met de volumeknop wordt de gevoeligheid ingesteld en de ontvanger aan/en uitgeschakeld. Naar mate de beschadiging dichterbij komt wordt de gevoeligheid (de uitslag van de meter) verminderd met deze knop.

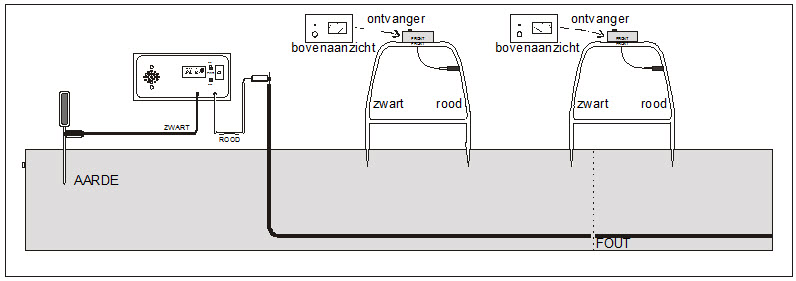

Bij het passeren van de eerste fout slaat de meter om naar de andere richting. Exact naast de beschadiging is de stroom 0 en zal de meter een NUL aangeven.
De AIK5 werkt niet met stelcon platen elke metalen constructie isoleert het te meten signaal tussen generator en ontvanger. In kabel goten of PVC buizen is de kabel niet omringd met aarde hierdoor kan er geen energie naar aarde lopen en zal dit systeem niets detecteren.
Content

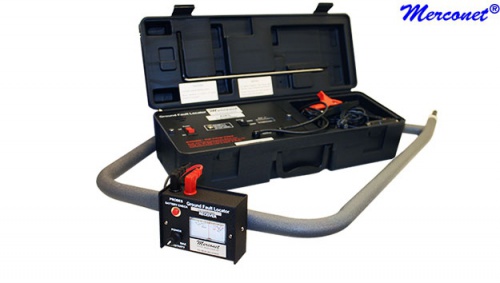

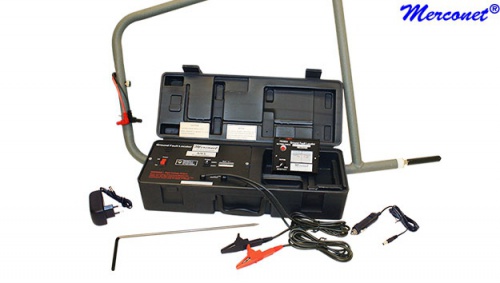

AIK5 Grondkabel breuk zoeker

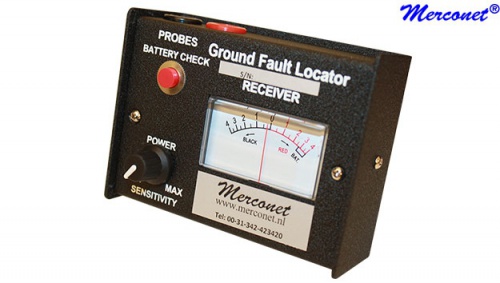

AIR2 Ontvanger
AIR3 A-Frame

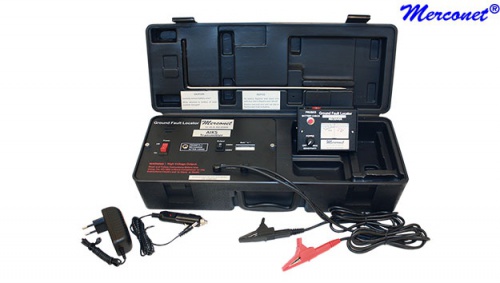

AIR4 Koffer met ingebouwde generator
AIR5 Aardpen
AIR6 Accu lader generator
Nederlandstalige gebruiksaanwijzing
