Detail
De AIK5 grondkabel breukzoeker is ontworpen voor het zonder graven lokaliseren van defecten in grondkabels. Gescheurde isolaties, beschadigde grondkabels en kabels met een lek naar aarde kunnen eenvoudig en precies gelokaliseerd worden. De stroom lekkage wordt tot op 1 centimeter nauwkeurig bepaald. Door de twee vermogens standen kan er gekozen worden tussen kleine lekkages of een grote beschadiging. De AIK5 is hanteerbaar door één persoon.
Bestemd:
- Infra
- Bedrijven
- Industrie
- Telefonie
- Netwerk
- Video
- Verlichting
- Reparatie
- Installatie
- Onderhoud
- Kosten besparing
Inzetbaar:
- Defecten in grondkabels
- Gescheurde isolaties
- Beschadigde mantels
- Lek naar aarde
- Aardlekschakelaar
- Lokaliseren zonder graven
- Telecom kabels
- Energie kabels
- Robot maaiers
- Signaal kabels
- PVC buizen
- Fiber met detectie draad
- Bodempomp
- Straat verlichting
Kenmerk
- Tot op 1 centimeter nauwkeurig
- Opsporen van grondkabel beschadigingen tot 20 MOhm
- Lokaliseren van beschadigingen aan geleiders
- Zoeken van vocht in kabelmoffen
- Lokaliseren van oorzaak aardlekken (aardlekschakelaar)
Info
Eerst wordt de loop van de kabel bepaald met bijvoorbeeld de grondkabelzoeker AAT4. Markeer dit pad met bijvoorbeeld vlaggen of krijtstrepen. Dit is noodzakelijk omdat deze meetmethode alleen vlakbij de generator en dicht bij de beschadiging een meetresultaat oplevert, maar over het grootste gedeelte van de loop geeft de ontvanger geen enkele indicatie.
Het eerst gebruik van een TDR zoals de TK02, ANL1 en de GT30 kan hierbij ook beter inzicht en tijdbesparing opleveren omdat de lengte tot aan de fout vooraf bepaald kan worden.
Het principe van de AIK5 is als volgt:
De generator verstuurt stroompulsen over de kabel via de beschadiging van de kabel naar de grond en dan via de grond weer terug om de kring te sluiten. Hierdoor ontstaat er een stroomkring van de generator door de kabel, via de beschadiging naar de aarde en door de aarde retour naar de generator.

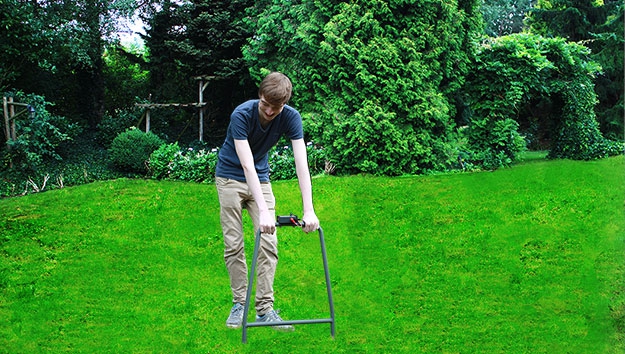

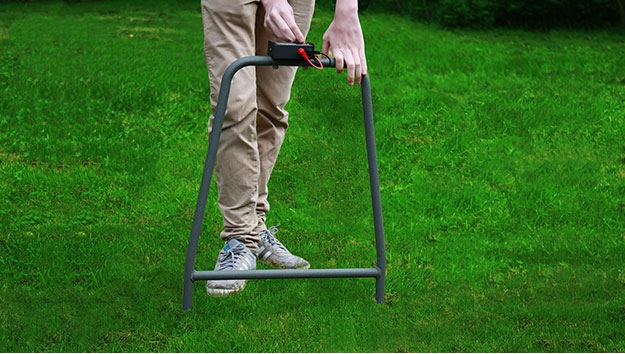

Nu wordt de ontvanger met het AIR3 A-frame in de grond gestoken parallel naast de grondkabel. Stroom volgt altijd de kortste weg (laagOhmig). Een deel van de stroom gaat nu door de ontvanger en de meter gaat hierdoor in de stroomrichting uitslaan. Hiermee is ook meteen de richting bepaald waarin gelopen moet worden. Een controle hierop is dat de meter in de goede looprichting steeds intensiever zal uitslaan.
Het sterkst is de stroom vlakbij de meter en de lekkage naar aarde, maar is daartussen over het algemeen niet te meten.
De meter zal vlak naast de generator altijd uitslaan, hier is de stroom te groot voor een gedetailleerde indicatie maar perfect om te testen of dat de AIK5 werkt. Voor het bepalen van de looprichting plaats je enige meters van de generator de ontvanger in de grond. De eerste keer na het prikken is de richting waar de meter naar uitslaat de looprichting.
Prik nu de ontvanger regelmatig parallel langs het kabel pad. De afstand hiertussen is niet van belang er moet gezocht worden naar het moment dat de meter weer gaat uitslaan.
De meter zal steeds sterker naar een richting uitslaan. Met de volumeknop wordt de gevoeligheid ingesteld en de ontvanger aan/en uitgeschakeld. Naar mate de beschadiging dichterbij komt wordt de gevoeligheid (de uitslag van de meter) verminderd met deze knop.
Bij het passeren van de eerste fout slaat de meter om naar de andere richting. Exact naast de beschadiging is de stroom 0 en zal de meter een NUL aangeven.
Grondkabels en defecten zoeken
Graven is duur exact bepalen is kostenbesparend.
Het zoeken onder de grond is afhankelijk van bodem gesteldheid, bestrating en de grondvochtigheid.
Ervaring en het lezen van de gebruiksaanwijzing vergroot het resultaat.
Meest gebruikte apparatuur hiervoor:
Een grondkabelzoeker vindt de loop van de kabel maar niet de locatie van de fout zoals de: AAT4 (Grondkabelzoeker).
Meten van de lengte tot aan de fout met een PulsEchometer geeft inzicht en is noodzakelijk omdat de AIK5 pas een indicatie geeft wanneer de fout zich op ongeveer 10 meter afstand bevind: TK02 ANL1 ANL5 (TDR).
Exact het begin van de fout locatie bepalen: AIK5 (Breukzoeker)
Inzicht in welk type fout kan ondersteunend zijn voor het oplossen en geeft de reden waarom de TDR niets meet (hoger dan 100KOhm). Bepaald Kortsluiting, Open of HoogOhmige fout (vocht in de kabel) IM40 (MegOhmeter).
De AIK5 werkt niet met stelcon platen elke metalen constructie isoleert het te meten signaal tussen generator en ontvanger. In kabel goten of PVC buizen is de kabel niet omringd met aarde hierdoor kan er geen energie naar aarde lopen en zal dit systeem niets detecteren.
Specificatie
| Specificaties generator | |
| Uitgang stroom: | Meer dan 2 Ampere |
| Uitgang spanning naar keuze: | 3400 Vdc of 2400 Vdc |
| Beveiliging: | Kortsluitbeveiliging aansluitkabels |
| Beveiligd tot: | 240 Vac / 400 Vdc |
| Veiligheids waarschuwing: | Auditief |
| Voeding spanning: | 12 Vdc |
| Accu lader: | 240 Vac 12v 2.5 Ah |
| Accu: | SLA (Sealed Lead Acid) |
| Accu percentage: | Meter |
| Gebruiksduur accu: | Minimaal 24 uur |
| Gewicht met accu: | 4000 grams (9 lbs.) |
| Specificaties ontvanger | |
| Nauwkeurigheid: | Tot op 1 centimeter nauwkeurig |
| Visuele weergave: | Analoge meter |
| Batterij percentage: | Meter |
| Batterij: | 1 stuk 9v NEDA 1604 |
| Gebruiksduur batterij: | Minimaal 200 uur |
| Gewicht met A-Frame: | 1800 grams (4 lbs.) |
| Algemeen | |
| Nauwkeurigheid: | Tot op 1 centimeter nauwkeurig |
| Impedantie: | Zoekt fouten tot 20 mOhm |
| Goedkeuring: | CE, RoHS en WEEE |
Content

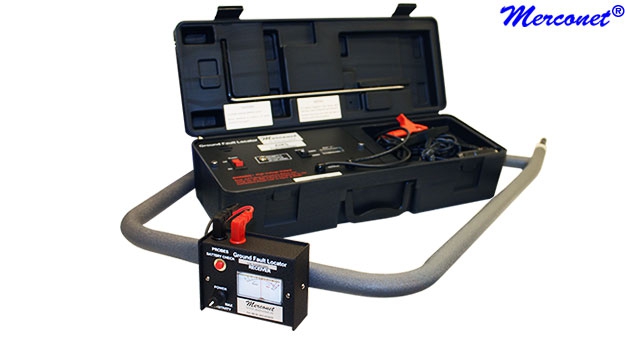

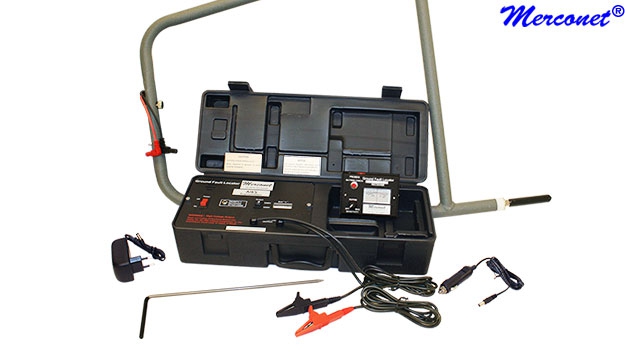

AIK5 Grondkabel breuk zoeker

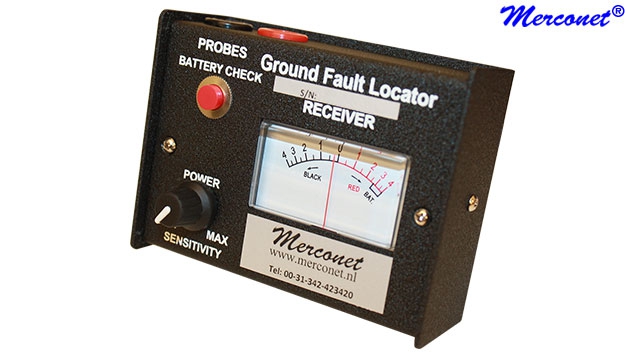

AIR2 Ontvanger
AIR3 A-Frame

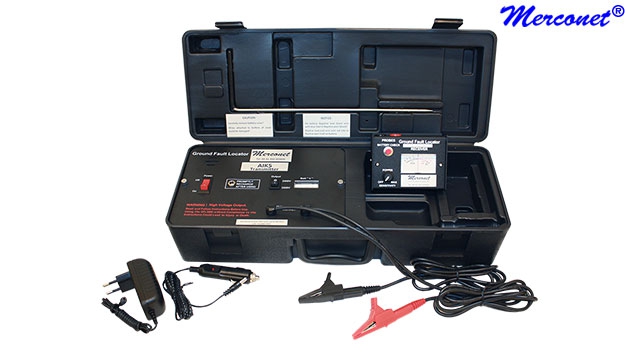

AIR4 Koffer met ingebouwde generator
AIR5 Aardpen
AIR6 Accu lader generator
Nederlandstalige gebruiksaanwijzing
Optie
AIS1 Certificatie calibratie AIK5
CU03 Cursus koper infrastructuur 2 dagen
