Hercules ISDN monitor



Bestel
Detail

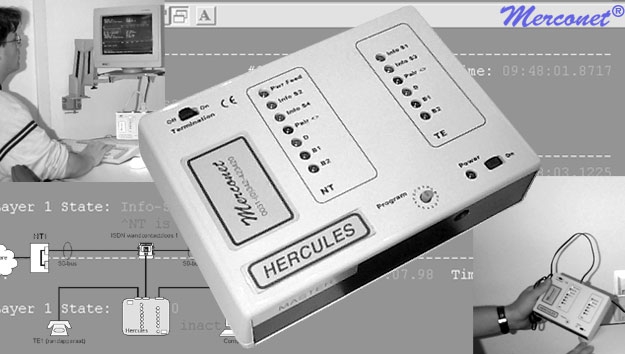

De Hercules ISDN monitor wordt op in werking zijnde 2B+D installaties gebruikt. De Hercules werkt volledig volgens het Nederlandse protocol. De Hercules kan worden beschouwd als twee apparaten in één. Eén draagbare batterijgevoede handset met 13 LED's, waardoor een snelle algemene analyse uitgevoerd wordt en een interface waarmee alle bits van de ISDN-bus gelezen worden en verstuurd worden naar de PC. Met de meegeleverde software wordt het D-kanaal geanalyseerd. Door de naar keuze in te stellen schermen en filters wordt een snel overzicht of een diepgaande analyse gemaakt. Met de optionele software is de Hercules uit te breiden, onder andere met B-kanaal analyse, TCP/IP en HDLC. Vraag naar de gratis demodiskette.

Kenmerk
  • Meten met of zonder PC
  • Monitoren full-mode
  • D-kanaal protocol analyse
  • Layer 1, 2 en 3 identificatie
  • Analyse BERT G.821
  • Paarverwisselingsindicatie
Specificatie
Aantal S0-bus aansluitingen: 2 x RJ-45
Soort S0-bus aansluiting: I.430, AMI, 4-draden
Framestructuur S0-bus: I.430 (48 bits in 250 us)
Overdrachtsnelheid: 192 kpbs +/- 50 ppm
Synchronisatie: Op NT-data (PLL)
Aantal PC-aansluitingen: 1 x DB-9F
Soort PC-aansluiting: V.24/V.28/RS-232
Overdrachtspercentage: Maximaal 230,4 kbps
Aantal geheugenplaatsen: 128 kByte Flasheprom
Bedieningspaneel: 13 LED's
Gebruikersspanning: 4,2 - 8V
Vermogensopname: max. 0,5 W
Netvoedingsadapter: 6 Volt DC, 230 V~+/- 10%, 50 Hertz
Uitgangsstroom maximaal: 100 mA
Omgevingstemperatuur: -20 ºC tot 70 ºC
Bedrijfstemperatuur: 0ºC tot 40 ºC
Relatieve vochtigheid: 10% tot 90%
Voeding: 4 x 1,5Volt AA batterij
Afmetingen: 155(L)mm x 110(B)mm x 40(H)mm
Gewicht (excl. batterij): 290 gram
Goedkeuring: CE, RoHS en WEEE
Content
- ISDN tester Hercules
- ISDN kabel
- PC aansluitkabel
- Netvoedingsadapter
- Software
- Koffer
- GB10 Gebruiksaanwijzing
Optie
- CU10 ISDN beginnerscursus
- CU70 ISDN cursus lezen monitorbestanden1
- IG23 Hercules uitbreiding naar ISDN30
- IG40 Update naar nieuwste versie
- IM10 Multi device optie voor Hercules
- KO10 Instrumentkoffer (105 mm)
- PH05 PCMCIA kaart
- SH10 Analyse X.25 op D-kanaal
- SH20 Analyse X.25 en X.75 op B-kanalen
- SH30 Analyse TCP/IP
Prijs
952,27 € (787,00 € excl VAT) each

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
